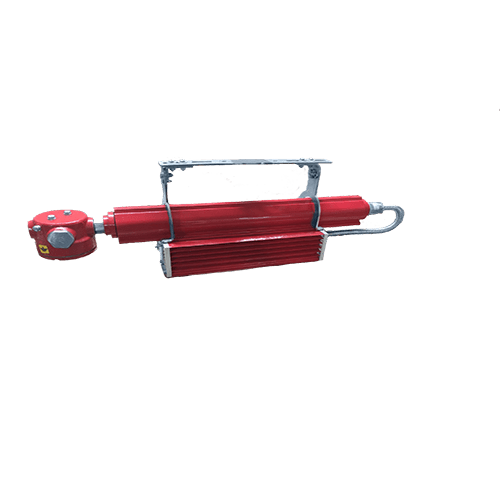

ДСП52а-45-АО Поворотный подвес
ДСП52а-60-АО - поворотный подвес нового образца
ДСП52-90-АО модульная сборка П2 мощностью 90 Вт
ДСП52а-45-АО

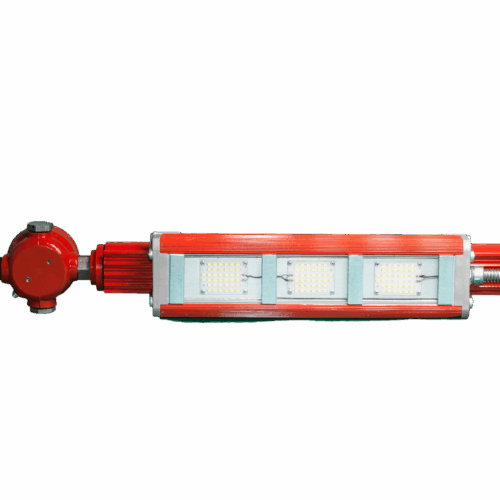

Аварийный взрывозащищенный светильник серии ДСП52-АО



СООТВЕТСТВИЕ СТАНДАРТАМ
ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ 31610-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-18-2012, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60598-1-2011, ГОСТ 14254-2015, ГОСТ 30546.2-98, 30631-99.
ФОТО

Фото от:

ВИДЕО

Ex-маркировка и характеристики в данном ролике являются устаревшими.


КОНСТРУКЦИЯ И ОСОБЕННОСТИ

Корпус светильника изготовлен из коррозионностокого сплава на основе алюминия и разработан с учетом отвода тепла, выделяемого светодиодными матрицами. В светильниках применяется вид взрывозащиты «mb» «заливка компаундом». Вводная коробка обеспечивает вид взрывозащиты «db» — «взрывонепроницаемая оболочка». Светильники в аварийном исполнении комплектуются специальным взрывозащищенным боксом (взрывозащита вида db) для размещения в нем блока аварийного питания (БАП). Светильник может быть окрашен по заказу в любой цвет по каталогу RAL.

Скачать презентацию ДСП52-АО

ПРЕИМУЩЕСТВА

  • возможность группирования отдельных модулей светильников в сборки, что даёт неограниченные возможности по мощностным характеристикам
  • категория взрывозащиты 1Ex db mb IIB T6…T5 Gb X и 1Ex db mb IIС T6…T5 Gb X
  • питание от сети 230В, возможно низковольтное исполнение 12 В
  • типовые и индивидуальные крепления
  • *возможность транзитного подключения
  • КПД источника питания не менее 95%
  • степень защиты от проникновения пыли и влаги IP67, что обеспечивает полную защиту от проникновения пыли и устройство защищено от попадания на небольшую глубину на короткое время
  • разнообразные типы КСС: Д (косинусная), Л (полуширокая), Ш (широкая)
  • при необходимости замены  блока питания светильника, работа производится в полевых условиях, без вывоза с территории предприятия, т.к. драйвер удобно расположен  во взрывозащищенном ремонтном боксе

*В светильниках ДСП52-АО установлено нормальное положение вводной коробки — лючком вниз (вдоль оси распространения света). При необходимости иного положения вводной коробки следует указать это в заказе или опросном листе на светильник. Завод не несет ответственности в случае самостоятельного изменения потребителем нормального положения вводной коробки.

В аварийном исполнении, при отключении основного напряжения, светильники ДСП52-АО обеспечивают бесперебойную работу в течении 1-3 часов с сохранением 10% от светового потока.

В качестве автономного источника питания в аварийном режиме в светильниках серии ДСП52(а)-АО применяются никель-кадмиевые АКБ (Ni-Cd). В аварийном режиме БАП питается от АКБ, он же обеспечивает автоматическую подзарядку этих аккумуляторов от рабочей сети в нормальном режиме. Поэтому, приведённый в рабочее состояние БАП, без наличия сети 230 В, начинает потреблять незначительную энергию от АКБ(I=0,035 А). Для предотвращения полного разряда аккумулятора*на время предпродажного хранения на складе производителя, транспортировки и последующего хранения перед установкой и монтажом светильника и т.д., электрическая цепь питания коммутатора от АКБ разорвана и концы её выведены в вводную коробку(2 провода красный и желтый с маркировкой «АКБ».)

В качестве светопропускающего элемента в светильниках в антистатическом исполнении ДСП52а-АО используется особо прочное закаленное стекло, что увеличивает светопропускающую способность, а также повышает энергоэффективность светильника до 140 Лм/Вт и более;

ПКФ Промтехэлектро перед продажей светильников серии ДСП52-АО разрывает цепь аккумулятора (АКБ). Это делается для сохранения заряда на АКБ. Но зачастую, при монтаже светильников в модульные конструкции при проведении пусконаладочных работ, в монтажных организациях забывают разорвать цепь АКБ перед отправкой комплектного изделия заказчику. В таких случаях может возникнуть полный разряд АКБ, особенно под влиянием низких температур.

В таком случае существует методика его «пробуждения»


Методика пробуждения аккумулятора в светильниках ДСП52(а)-АО

*В случае полного разряда аккумулятора могут возникнуть трудности с первым включением светильника. В этом случае, при подключенных к сети клеммах L,Lком иN и при наличии на них сетевого напряжения и замкнутой цепи «разрыв «+» аккумулятора» светильник может не разгореться, а лишь моргать примерно один раз в 10 секунд.

Т.о. срабатывает схема защиты зарядного устройства аккумулятора от холостого хода, т.е. она «не видит» АКБ ввиду отсутствия на нём минимально необходимого
для этого напряжения и воспринимает это как разомкнутую цепь. В таком случае существует методика его «пробуждения». Для получения информации по этой методике нужно позвонить в службу тех. поддержки по телефонам , указанным на паспорте или информационной этикетке на самом светильнике.

Общие характеристики

Взрывозащита: 1Ex Степень защиты IP66, IP67
По газу 1Ex db mb IIB T6…T5 Gb X

1Ex db mb IIС T6…T5 Gb X

Климатическое исполнение У1, У2, УХЛ(ХЛ)1, Т2

0°С(-20°С)….+45°C

0°С(-20°С)….+60°C

По пыли Ex tb IIIС T80°C…T95°C Db X Материал корпуса  Алюминиевый сплав по ГОСТ 1583-93

Светотехнические характеристики

Тип источника света  LED (светодиодный модуль) Тип КСС  Д, Г, К, Л, Ш
Световой поток, Лм от 1665 до 7360 Цветовая температура, K 4000, 5000, 6500
Индекс цветопередачи, Ra  >80 Угол излучения 2Ɵ 0,5 , град  120, 30, 60, 140, 160

Электрические характеристики

 Потребляемая мощность , Вт  0т 15 до 60  Диаметр сетевого кабеля, мм 6 — 18
Номинальное  напряжение, В  ∼176 — 264 В

— 12 В — низковольтное исполнение

 Номинальная частота, Гц  50, 60
Коэффициент пульсации светового потока  менее 10%
Время работы в автономном режиме до 3 часов  Схема подключения Светильник ДСП52-АО

Размеры

Габаритные размеры  см. раздел «Чертежи»

Масса

Масса светильника, кг  не более 9



РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ СВЕТИЛЬНИКОВ ДСП52

ДСП52(а)-Х1(н)-Х2-Х3-(Т)-(АО)-Х4

Д — в качестве источника света применен светодиодный модуль.

С — светильник подвесной;

П — категория назначения светильника промышленные предприятия;

52 – номер серии светильника;

а — антистатическое исполнение. Наличие в маркировке буквы «а» обозначает, что в качестве рассеивателя применяется закаленное ударопрочное стекло.

Х1 – Мощность источника света, не более, Вт:

— 15…150 – для светильников ДСП52 – без антистатического исполнения и ДСП52а –  антистатическое исполнение,

— 15…90 – для светильников исполнения Т – термоисполнение,

— 15…60 – для светильников исполнения АО – аварийное исполнение;

н – низковольтное исполнение:

— постоянное напряжение питания светильников стандартного исполнения – 12…36В,

— для светильников аварийного исполнения АО/АО (исп. 2) – 12В;

При отсутствии «н» в условном обозначении — стандартное напряжение 176-264В.

Х2 –  расшифровка модификаций исполнения корпуса:

          000 —  без вводной коробки;

          001 — с вводной коробкой;

Х3 – Тип кривой силы света «Д»; «Ш»; «Л»; «Г»; «К» по ГОСТ Р 54350-2015. По умолчанию – «Д».

Т – термоисполнение, максимальная температура эксплуатации до +110ºС для светильников с напряжением питания 12…48В и до +95ºС для 176…264В;

АО – аварийное исполнение с БАП во взрывозащищенном боксе с взрывозащитой вида «db» — взрывонепроницаемая оболочка;

АО (исп. 2) – аварийное исполнение с БАП в корпусе светильника;

Х4 – У1, У2, УХЛ(ХЛ)1, Т2 – климатическое исполнение светильника и категории его размещения. По умолчанию – УХЛ1.

Модели светильников ДСП52-АО в различных исполнениях

В зависимости от требований заказчика, светильники серии ДСП52-АО могут быть изготовлены в различных вариантах исполнения:  с разным видом исполнения — IIB и IIC, разным напряжением питания, разным типом КСС, с разным видом и количеством кабельных вводов.

ДСП52-АО - исполнение IIB

Модель Мощность, Вт Световой поток, Лм Напряжение питания, В Температурный класс светильников зависит от температуры окружающей среды при эксплуатации Степень защиты IP
0°С(-50°С) < Ta < +45°С 0°С(-50°С) < Ta < +60°С
Стандартное исполнение IIB
ДСП52-15-АО 15 1635 ~176-264 AC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-20-АО 20 2200 ~176-264 AC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-30-АО 30 3552 ~176-264 AC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-45-АО 45 5121 ~176-264 AC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-60-АО 60 7104 ~176-264 AC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-15н-АО 15 1635 12 DC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-20н-АО 20 2200 12 DC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-30н-АО 30 3552 12 DC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-45н-АО 45 5121 12 DC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52-60н-АО 60 7104 12 DC 1Ex db mb IIB T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIB T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67

Значение светового потока и мощности может отличаться на 5%.

ДСП52а-АО - исполнение IIС

Модель Мощность, Вт Световой поток, Лм Напряжение питания, В Температурный класс светильников зависит от температуры окружающей среды при эксплуатации Степень защиты IP
0°С(-50°С) < Ta < +45°С 0°С(-50°С) < Ta < +60°С
Стандартное исполнение IIС
ДСП52а-15-АО 15 1665 ~176-264 AC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-20-АО 20 2200 ~176-264 AC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-30-АО 30 3680 ~176-264 AC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-45-АО 45 5265 ~176-264 AC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-60-АО 60 7360 ~176-264 AC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-15н-АО 15 1665 12 DC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-20н-АО 20 2200 12 DC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-30н-АО 30 3680 12 DC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-45н-АО 45 5265 12 DC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67
ДСП52а-60н-АО 60 7360 12 DC 1Ex db mb IIC T6 Gb Х,
Ex tb IIIC T85°C Db X
1Ex db mb IIC T5 Gb Х,
Ex tb IIIC T100°C Db X
IP66, IP67

Значение светового потока и мощности может отличаться на 5%.

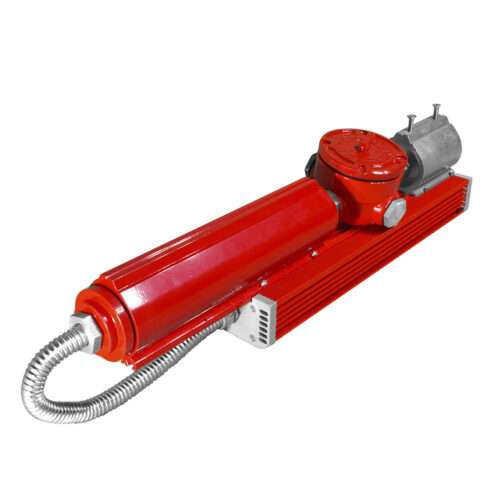

С2: Поворотный подвес Пт: Крепление на подвес
ДСП52 хх 011 поворотный подвес Комплект поставки:

  1. Светильник – 1 шт.
  2. Поворотный подвес – 1 шт.
  3.  Паспорт – 1 шт.



ДСП52 подвес Комплект поставки:

  1. Светильник – 1 шт.
  2. Рым болт – 2 шт.
  3. Паспорт – 1 шт.



Электрическая схема подключения к сети аварийных взрывозащищенных светильников ДСП52-АО
