Аварийное взрывозащищенное табло серии ДСП52-ИТк-АО

РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ ТАБЛО ДСП52-ИТк

Сертификат ТР ТС 012
Декларация ТР ТС 020
Декларация ТР ЕАЭС 037

*Расшифровка условных обозначений

Предназначено для обеспечения возможности подачи световых , текстовых или знаковых (в виде пиктограмм) сигналов в системах пожарной сигнализации, пожаротушения, при совместной работе с приёмно-контрольными устройствами.

Библиотека продукции

СООТВЕТСТВИЕ СТАНДАРТАМ

ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ 31610-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-18-2012, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60598-1-2011, ГОСТ 14254-2015, ГОСТ 30546.2-98, 30631-99.

ФОТО

Фото от:

ВИДЕО

Ex-маркировка и характеристики в данном ролике являются устаревшими.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ

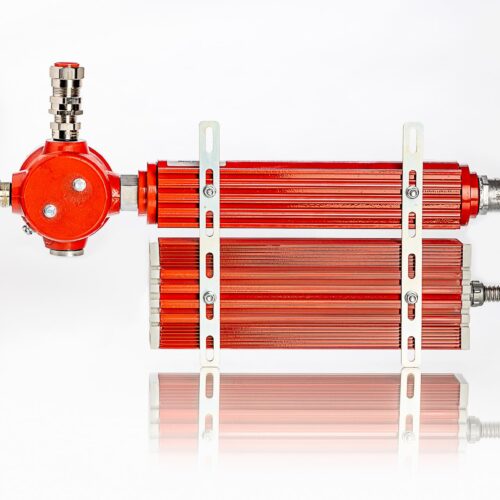

Взрывозащита обеспечивается видами защиты «db» «взрывонепроницаемая оболочка», «mb» «заливка компаундом», «t» «от воспламенения пыли оболочками». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Предусмотрено транзитное подключение. Отверстия для ввода питающего кабеля: для круглого, бронированного кабеля или металлорукава с креплением под 1/2”, ¾”, М25 х 1,5. Внутреннее и внешнее заземление по первому классу электрозащиты. Информационные табло серии ДСП52-ИТк-ХХХ-АО в аварийном исполнении комплектуются специальным взрывозащищенным боксом (взрывозащита вида db) для размещения в нем блока аварийного питания (БАП) и независимой вводной коробкой. Диапазон температуры эксплуатации аварийных табло от -20°C до +60°C. Светильник может быть окрашен по заказу в любой цвет по каталогу RAL.

Предусмотрено транзитное подключение*

В разделе «Модели» можно выбрать для заказа подходящую пиктограмму- три последние цифры в наименовании модели табло. Так же текст надписи или рисунок знака (пиктограммы) и цвет подсветки табло могут быть определены заказчиком индивидуально.

Установка

Настенный и потолочный монтаж на стальных кронштейнах, поворотном подвесе, стальных пластинах.

Конструкция

Корпус выполнен из модифицированного алюминиевого сплава без примесей меди. Водная коробка и взрывозащищенный бокс из алюминиевого сплава. Крепежные элементы выполнены из нержавеющей стали.

Оптическая часть

Рассеиватель из прозрачного литого поликарбоната (исполнение IIB) или закаленного ударопрочного стекла (исполнение IIC) с информационной наклейкой-пиктограммой с внутренней стороны.

Модели

На данный момент представлено более 20 разновидностей. Более подробную информацию можете узнать в разделе «Модели».

*В светильниках ДСП52-ИТк-АО установлено нормальное положение вводной коробки — лючком вниз/вперед (вдоль оси распространения света). При необходимости иного положения вводной коробки следует указать это в заказе или опросном листе на светильник. Завод не несет ответственности в случае самостоятельного изменения потребителем нормального положения вводной коробки.

Варианты надписей и пиктограмм световых табло:

ОБЛАСТЬ ПРИМЕНЕНИЯ

– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность
– АЭС, обогатительные фабрики и др.
– оборонная промышленность

– АЭС, обогатительные фабрики и др.
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС)
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт
– горнодобывающая промышленность

В качестве автономного источника питания в аварийном режиме в табло серии ДСП52-ИТк-АО применяются никель-кадмиевые АКБ (Ni-Cd). В аварийном режиме БАП питается от АКБ, он же обеспечивает автоматическую подзарядку этих аккумуляторов от рабочей сети в нормальном режиме. Поэтому, приведённый в рабочее состояние БАП, без наличия сети 230 В, начинает потреблять незначительную энергию от АКБ(I=0,035 А). Для предотвращения полного разряда аккумулятора*на время предпродажного
хранения на складе производителя, транспортировки и последующего хранения перед установкой и монтажом светильника и т.д., электрическая цепь питания коммутатора от АКБ разорвана и концы её выведены в вводную коробку(2 провода красный и желтый с маркировкой «АКБ».)

ПКФ Промтехэлектро перед продажей табло серии ДСП52-ИТк-АО разрывает цепь аккумулятора (АКБ). Это делается для сохранения заряда на АКБ. Но зачастую, при монтаже светильников в модульные конструкции при проведении пусконаладочных работ, в монтажных организациях забывают разорвать цепь АКБ перед отправкой комплектного изделия заказчику. В таких случаях может возникнуть полный разряд АКБ, особенно под влиянием низких температур.

В таком случае существует методика его «пробуждения».

Методика пробуждения аккумулятора в светильниках ДСП52(а)-АО

*В случае полного разряда аккумулятора могут возникнуть трудности с первым включением светильника. В этом случае, при подключенных к сети клеммах L,Lком иN и при наличии на них сетевого напряжения и замкнутой цепи «разрыв «+» аккумулятора» светильник может не разгореться, а лишь моргать примерно один раз в 10 секунд.

Т.о. срабатывает схема защиты зарядного устройства аккумулятора от холостого хода, т.е. она «не видит» АКБ ввиду отсутствия на нём минимально необходимого
для этого напряжения и воспринимает это как разомкнутую цепь. В таком случае существует методика его «пробуждения». Для получения информации по этой методике нужно позвонить в службу тех. поддержки по телефонам , указанным на паспорте или информационной этикетке на самом светильнике.

Общие характеристики

Взрывозащита:

1 Ex

Степень защиты

IP66

По газу

1 Ex mb IIB T6…T5 Gb X

1 Ex mb IIС T6…T5 Gb X

Климатическое исполнение

УХЛ(ХЛ)1 (-20….+60°C)

У1, У2, Т2

По пыли

Ex tb IIIС T80°C…T95°C Db X

Материал корпуса

Алюминиевый сплав по ГОСТ 1583-93

Светотехнические характеристики

Тип источника света	LED (светодиодный модуль)	Цвета пиктограмм	по ГОСТ 12.4.026-2015 (возможно индивидуальное исполнение)
Световой поток, Лм	в зависимости от исполнения	Светоотдача, лм/Вт:	9
Размер надписи (ШхВ), мм	300 х 100	Угол излучения 2Ɵ 0,5 , град	120

Электрические характеристики

Потребляемая мощность , Вт	от 3 до 10	Диаметр сетевого кабеля, мм	8 — 16
Номинальное напряжение, В	~100-264В =12В — низковольтное исполнение	Номинальная частота, Гц	50; 60
Коэффициент пульсации светового потока	менее 5%
Время работы в автономном режиме	до 3 часов	Схема подключения	Светильник ДСП52-ИТк-АО

Размеры

Габаритные размеры

см. раздел «Чертежи»

Масса

Масса светильника, кг

4,7 кг

РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ ТАБЛО ДСП52-ИТк

ДСП52(а)-Х1(н)-ИТк-Х2-(Т)-(АО)-Х3 — ТУ 27.40.39-017-25542624

Д — в качестве источника света применен светодиодный модуль.

С — светильник подвесной;

П — категория назначения светильника промышленные предприятия;

52 – номер серии светильника;

а — антистатическое исполнение. Наличие в маркировке буквы «а» обозначает, что в качестве рассеивателя применяется закаленное ударопрочное стекло.

ИТк — модификация «Информационное Табло с Коробкой»;

Х1 – Мощность источника света, не более, Вт:

— 15 – для табло ДСП52-ИТк – без антистатического исполнения и ДСП52а-ИТк – антистатическое исполнение,

н – низковольтное исполнение:

— постоянное напряжение питания светильников стандартного исполнения – 12…36В,

— для светильников аварийного исполнения (АО) – 12В;

При отсутствии «н» в условном обозначении — стандартное напряжение 100-264В.

Х2 – расшифровка модификаций исполнения пиктограммы:

см. вкладку «Модели».

Т – термоисполнение, максимальная температура эксплуатации до +110ºС для светильников с напряжением питания 12…48В и до +95ºС для 176…264В;

АО – аварийное исполнение с БАП;

Х3 – У1, У2, УХЛ(ХЛ)1, Т2 – климатическое исполнение светильника и категории его размещения. По умолчанию – УХЛ1.

[/su_lightbox_content]

Модели табло ДСП52-ИТк в различных исполнениях

В зависимости от требований заказчика, табло серии ДСП52-ИТк могут быть изготовлены в различных вариантах исполнения: с разным видом исполнения (IIB или IIC) и светопропускающего элемента, разным типом КСС, с разным видом и количеством кабельных вводов.

Название	Пиктограмма*	Расшифровка
ДСП52(а)-ИТк-001-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАЛЕВО
ДСП52(а)-ИТк-002-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАПРАВО
ДСП52(а)-ИТк-003-АО		НАПРАВЛЯЮЩАЯ СТРЕЛКА
ДСП52(а)-ИТк-004-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВНИЗ НАПРАВО
ДСП52(а)-ИТк-005-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВНИЗ НАЛЕВО
ДСП52(а)-ИТк-006-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВВЕРХ НАПРАВО
ДСП52(а)-ИТк-007-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВВЕРХ НАЛЕВО
ДСП52(а)-ИТк-008-АО		УКАЗАТЕЛЬ ЗАПАСНОГО ВЫХОДА
ДСП52(а)-ИТк-009-АО		УКАЗАТЕЛЬ ДВЕРИ ЭВАКУАЦИОННОГО ВЫХОДА (ЛЕВОСТОРОННИЙ) УКАЗАТЕЛЬ ДВЕРИ ЭВАКУАЦИОННОГО ВЫХОДА (ПРАВОСТОРОННИЙ)
ДСП52(а)-ИТк-010-АО		ЗНАК УКАЗАТЕЛЬ ВЫХОДА
ДСП52(а)-ИТк-011-АО		ВЫХОД EXIT
ДСП52(а)-ИТк-012-АО		ЗНАК EXIT
ДСП52(а)-ИТк-013-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «ПОЖАР»
ДСП52(а)-ИТк-014-АО		НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПРЯМО (ПРАВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПРЯМО (ЛЕВОСТОРОННИЙ)
ДСП52(а)-ИТк-015-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «СТАНЦИЯ ПОЖАРОТУШЕНИЯ»
ДСП52(а)-ИТк-016-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «ПЕНА, НЕ ВХОДИТЬ!»
ДСП52(а)-ИТк-017-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «ПЕНА, УХОДИ!»
ДСП52(а)-ИТк-018-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «АВТОМАТИКА ОТКЛЮЧЕНА»
ДСП52(а)-ИТк-019-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «ГАЗ–НЕ ВХОДИ»
ДСП52(а)-ИТк-020-АО		ЗНАК ПОЖАРНОЙ БЕЗОПАСНОСТИ «ГАЗ–УХОДИ»
