ДСП52-ИТк-015
ДСП52-ИТк-015
ДСП52-ИТк-008 с коробкой сбоку
Взрывозащищенное табло серии ДСП52-ИТк-ХХХ



Сертификат ТР ТС 012
Декларация ТР ТС 020
Декларация ТР ЕАЭС 037

Предназначено для обеспечения возможности подачи световых , текстовых или знаковых(в виде пиктограмм) сигналов в системах пожарной сигнализации, пожаротушения, при совместной работе с приёмно-контрольными устройствами.

Взрывозащита обеспечивается видами защиты «d», «mb». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079.  Отверстия для ввода питающего кабеля: для круглого, бронированного кабеля или металлорукава с креплением под 1/2”, ¾”, М25 х 1,5. Имеется возможность установки встроенного источника питания. Внутреннее и внешнее заземление по первому классу электрозащиты. Информационное табло серии ДСП52-ИТк-ХХХ комплектуется собственной независимой коробкой ввода.

Предусмотрено транзитное подключение

В разделе «Модели» можно выбрать для заказа подходящую пиктограмму- три последние цифры в наименовании модели табло.  Так же текст надписи или рисунок знака (пиктограммы) и цвет подсветки табло могут быть определены заказчиком индивидуально.

Установка

Настенный и потолочный монтаж на стальных кронштейнах.

Конструкция

Корпус выполнен из модифицированного алюминиевого сплава без примесей меди.  Крепежные элементы выполнены из нержавеющей стали.

Оптическая часть

Рассеиватель из монолитного ударопрочного  поликарбоната с информационной наклейкой с внутренней стороны.

Модели

На данный момент представлено 20 разновидностей. Более подробную информацию можете узнать в разделе «Модели».

Пиктограммы с номерами

Общие характеристики

Взрывозащита: Степень защиты

 IP66

По газу

1 Ex db mb IIB T6…T4 Gb X

1 Ex db mb IIС T6…T4 Gb X

Климатическое исполнение

 УХЛ1

-60….+60°C для Т5

-60….+45°C для Т6

В термоисполнении

-60….+70°C (+95°C)- 230В

-60….+70°C (+110°C) — 12-48В;

По пыли

Ex tb IIIС T80°C…T130°C Db X

Материал корпуса

 Анодированный алюминий

Светотехнические характеристики

Тип источника света

 LED (светодиодный модуль)

Время работы в аварийном режиме не более, ч

 3

Размер надписи (ШхВ), мм

 300 х 100/ 300 х 150

Угол излучения 2Ɵ 0,5 , град

 120

Электрические характеристики

 Потребляемая мощность не более, Вт

 15

 Диаметр сетевого кабеля, мм

 > 0.95

Номинальное  напряжение, В

AC: 230 (170—264) или DC: 12…48 низковольтное исполнение

 Номинальная частота, Гц

 50 ;60

Коэффициент пульсации светового потока

 менее 5% (указать при заказе, опция)

 Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1-2003

 I, II

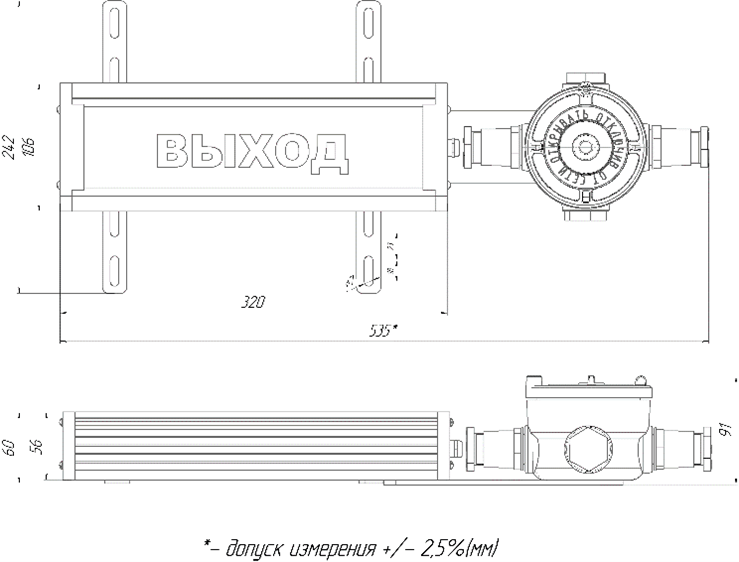

Размеры

Габаритные размеры

 см. раздел «Чертежи»

Масса

Масса светильника, кг

  4,7





Название Пиктограмма
 ДСП52-ИТк-001
 ДСП52-ИТк-002
 ДСП52-ИТк-003
 ДСП52-ИТк-004
 ДСП52-ИТк-005
 ДСП52-ИТк-006
 ДСП52-ИТк-007
 ДСП52-ИТк-008
 ДСП52-ИТк-009
 ДСП52-ИТк-010
 ДСП52-ИТк-011
 ДСП52-ИТк-012
 ДСП52-ИТк-013
 ДСП52-ИТк-014
 ДСП52-ИТк-015
 ДСП52-ИТк-016
 ДСП52-ИТк-017
 ДСП52-ИТк-018
 ДСП52-ИТк-019
 ДСП52-ИТк-020
