РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ СВЕТИЛЬНИКОВ ДСП52-2
Сертификат ТР ТС 012
Декларация ТР ТС 020
Декларация ТР ЕАЭС 037

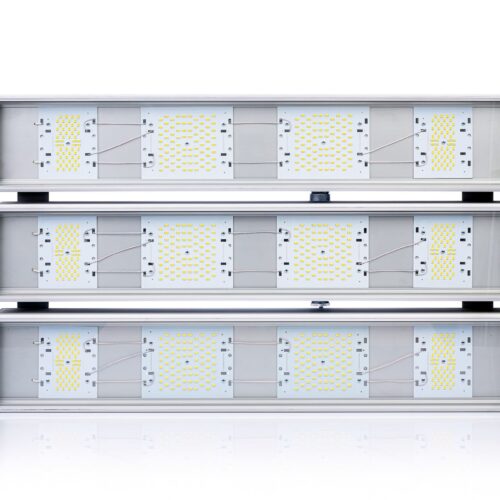

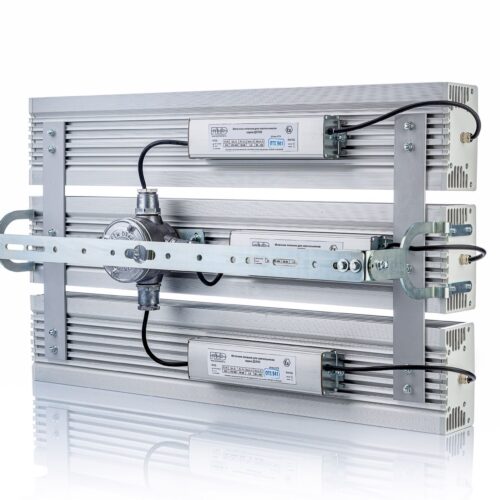

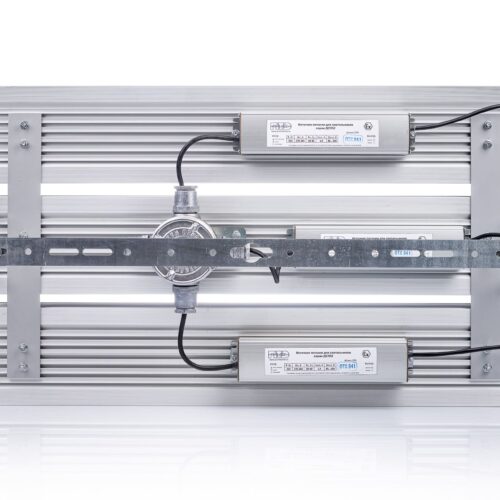

Светильник взрывозащищенный серии ДСП52-2 мощностью свыше 150 Вт состоит из двух, трех или более светильников одинаковой мощности, соединённых параллельно с помощью специально разработанных жестких креплений, позволяющих использовать один подвес и одну вводную коробку для всей модульной сборки.
Сборки светильников ДСП52 могут использоваться в качестве уличного и прожекторного освещения больших площадей, располагаться на специальных мачтах, опорах, фермах и многих других поверхностях с использованием спец. креплений. Светильники окрашиваются антистатическим полимерным покрытием любой цветовой гаммы по каталогу RAL.
Отличительной чертой светильников серии ДСП52-2 является то, что светильник имеет конструкцию с уровнем взрывозащиты 2Ех и предназначен для работы в 2 зоне.
В качестве светопропускающего элемента используется особо прочное закаленное стекло, что увеличивает светопропускную способность, а также повышает энергоэффективность светильника до 140 Лм/Вт и более.
Применение нового профиля с теплоотдачей 300 Вт/м позволяет создавать светильники с большей мощностью при меньших габаритных размерах, а также уменьшить себестоимость светильников и значительно увеличить их световую эффективность. Корпус светильника обеспечивает вид взрывозащиты d «взрывонепроницаемая оболочка», nR «оболочка с ограниченным пропуском газов» и t «от воспламенения пыли».
– Оптимальные габаритные размеры и продуманная система монтажа позволяет использовать серию взрывозащищенных светильников ДСП52-2 в самых разных областях применения — от автомобилей спецтехники, до высотных пролетов цехов и машинных залов; – Все виды типовых и индивидуальных креплений – КПД источника питания не менее 95%; – Степень защиты от проникновения пыли и влаги IP66, что обеспечивает полную защиту от проникновения пыли и устройство защищено от попадания влаги при погружение на небольшую глубину на короткое время; – Время включения и перехода в рабочий режим светильника менее 1 секунды; – Возможность транзитного подключения; – Возможность комплектации блоком аварийного питания (БАП); |
Взрывозащита: | 2 Ex | Степень защиты | IP66 |
По газу | 2Ex d nR II T6…T4 Gc X | Климатическое исполнение | УХЛ1
-50….+60°C для Т5 -50….+45°C для Т6 В термоисполнении: -50….+70°C (+95°C)- 230В -50….+70°C (+110°C) — 12-48В; |
По пыли | Ex tb IIIС T85°C…T135°C Db X | Материал корпуса | Анодированный алюминий |
Тип источника света | LED (светодиодный модуль) | Тип КСС | Д, Г, К, Ш, Л |
Световой поток, Лм | от 24440 до 83472 | Цветовая температура, K | 5000 |
Индекс цветопередачи, Ra | >80 | Угол излучения 2Ɵ 0,5 , град | 120, 60, 30, 160, 140 |
Потребляемая мощность , Вт | от 180 до 600 | Диаметр подключаемого кабеля, мм | 8 — 16 |
Номинальное напряжение, В | ∼176 — 264В ∼⁄– 12..48 В — низковольтное питание |
Номинальная частота, Гц | 50; 60 |
Коэффициент пульсации светового потока | менее 1% |
Габаритные размеры | см. раздел «Чертежи» |
Масса светильника, кг | до 27 |
В зависимости от требований заказчика, светильники серии ДСП52-2 могут быть изготовлены в различных вариантах исполнения: с разным видом исполнения — с постоянно присоединенным кабелем или с вводной коробкой для транзитного монтажа, разным типом КСС, с разным видом и количеством кабельных вводов.
Возможность изготовления других вариантов сборок уточняйте у наших менеджеров.
