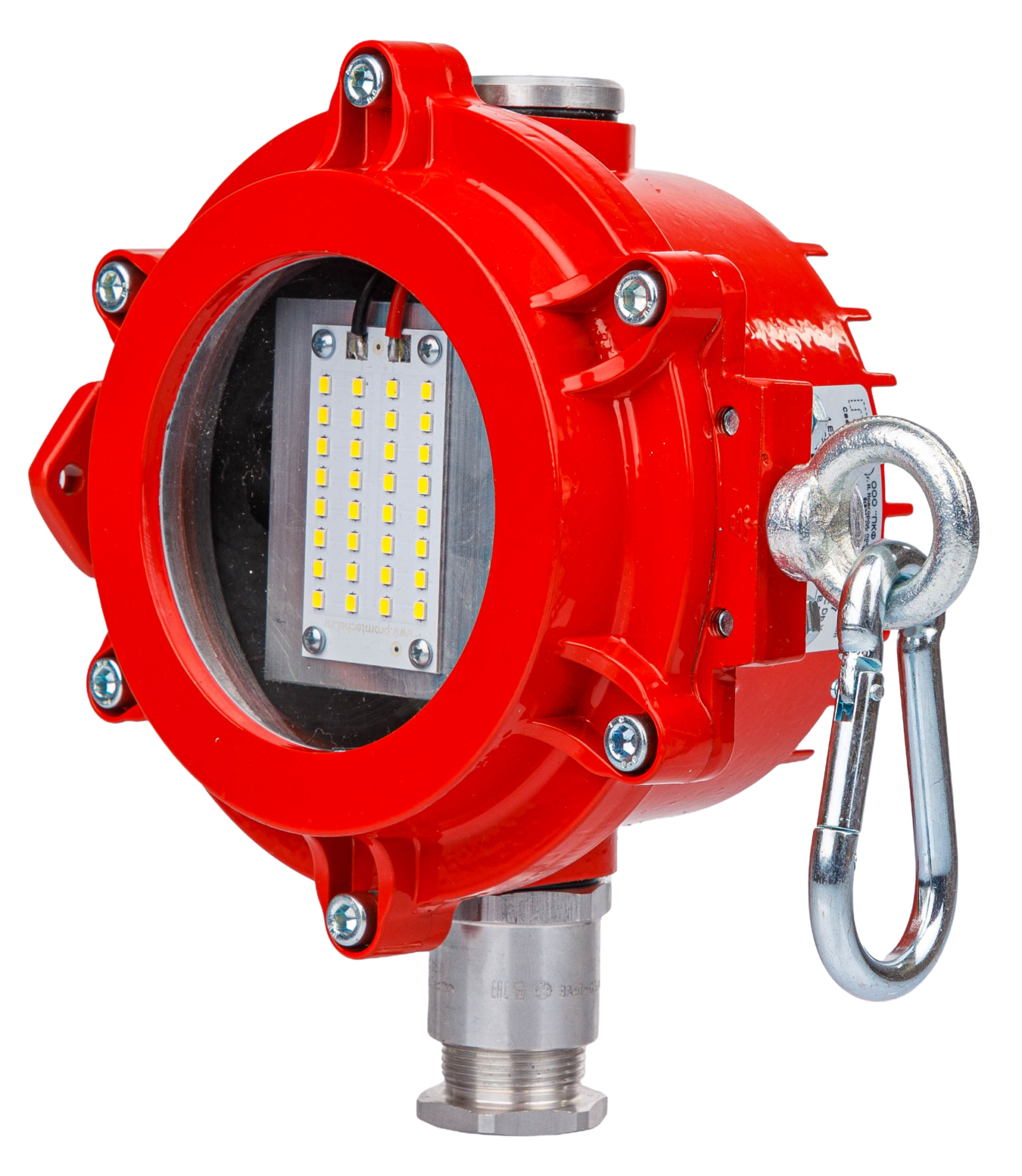

Взрывозащищенный светильник ПТЭ-ЕхД

Name: ПТЭ-ЕхД
SKU: НФ-00001215
Availability: InStock

Укажите характеристики

Мощность, Вт

Температура эксплуатации

Т4(-60°C/+70°С)

Т5(-60°C/+60°С)

Т6(-60°C/+50°С)

Степень защиты IP

IP67

IP68

Тип КСС

Д(120°)

Цветовая температура, К

5000

Диапазон питающего напряжения, В

100-264 AC

12-36 DC

Крепление

Карабин

Настенно потолочное

Поворотный подвес

Климатическое исполнение

УХЛ(ХЛ)1

Т2

У1

У2

Окрашивание

Да

Нужны оптом?

Почта для заявок

sale@promtechel.ru

Сложно выбрать комплектацию? Заполните опросный лист — мы поможем подобрать параметры под ваш объект, условия эксплуатации и требования к монтажу.

Этот товар сейчас смотрит 17 человек

Смотреть так же

ПТЭ-ЕхДМ

О товаре

Светильник ПТЭ-ЕхД предназначен для освещения помещений промышленных предприятий, открытых площадок, наружных установок и других мест взрывоопасных зон классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 и классов 21, 22 по ГОСТ IEC 60079-10-2-2011, в соответствии с Ex-маркировкой. Предназначен для зон с присутствием водорода, ацетилена, сероуглерода и других газов группы IIC.
Корпус светильника изготовлен из алюминиевого сплава, обеспечивающего вид взрывозащиты db «взрывонепроницаемая оболочка», внутри которого расположен светодиодный модуль. Светопропускающий элемент — плоское стекло или выпуклый рассеиватель типа «Сп». Дополнительное оребрение корпуса обеспечивает эффективный отвод тепла. По классу I электробезопасности корпус оснащён заземляющим контактом. Светильник на 100 % разборный и ремонтопригодный, предусмотрена поставка ЗИП.
Светильник выпускается с креплением крышки на винтах (ПТЭ-ЕхД) или с резьбовым креплением (ПТЭ-ЕхДМ). Подключение кабеля осуществляется напрямую к клеммной колодке в корпусе светильника через кабельный ввод. Возможно транзитное подключение. Диаметр подводимого кабеля — 8–16 мм. Предусмотрена комплектация кабельными вводами с присоединительными размерами М20, М25, G3/4” и др. для круглого, бронированного кабеля или металлорукава.
Преимущества:
• Светоотдача до 160 Лм/Вт;
• Высокая степень защиты от внешних воздействий IP67, IP68;
• Низковольтное исполнение 12–36 В DC;
• Малые габариты для труднодоступных мест;
• Полная ремонтопригодность;
• Срок службы — до 30 лет, гарантия — 5 лет.

Наименование	Мощность, Вт	Световой поток, Лм	Температура эксплуатации -60°С/+60°С	Температура эксплуатации -60°С/+70°С	Напряжение питания, В	IES-файл
ПТЭ-ЕхД-11	11	1 360	1 Ex db IIС T6 Gb X, Ex tb IIIC T85°C Db X	1 Ex db IIС T6 Gb X, Ex tb IIIC T85°C Db X	100 – 264 В АС
ПТЭ-ЕхД-15	15	1 700	1 Ex db IIС T5 Gb X, Ex tb IIIC T100°C Db X	1 Ex db IIС T4 Gb X, Ex tb IIIC T135°C Db X	100 – 264 В АС	ПТЭ-ЕхД-15 (ies-файл)
ПТЭ-ЕхД-20	20	1 995	1 Ex db IIС T5 Gb X, Ex tb IIIC T100°C Db X	1 Ex db IIС T4 Gb X, Ex tb IIIC T135°C Db X	100 – 264 В АС	ПТЭ-ЕхД-20 (ies-файл)
ПТЭ-ЕхД-11-НВ	11	1 360	1 Ex db IIС T6 Gb X, Ex tb IIIC T85°C Db X	1 Ex db IIС T6 Gb X, Ex tb IIIC T85°C Db X	12 – 36 В DC
ПТЭ-ЕхД-15-НВ	15	1 700	1 Ex db IIС T5 Gb X, Ex tb IIIC T100°C Db X	1 Ex db IIС T4 Gb X, Ex tb IIIC T135°C Db X	12 – 36 В DC
ПТЭ-ЕхД-20-НВ	20	1 995	1 Ex db IIС T5 Gb X, Ex tb IIIC T100°C Db X	1 Ex db IIС T4 Gb X, Ex tb IIIC T135°C Db X	12 – 36 В DC

Температура эксплуатации -60°С/+50°С: 1 Ex db IIС T6 Gb X, Ex tb IIIC T85°C Db X
Степень защиты: IP 67, IP 68
Тип источника света: светодиодный модуль (LED)
Цветовая температура, К: 5000
Кривая силы света по ГОСТ17677-82: Д (косинусная)
Климатическое исполнение: У1, У2, УХЛ(ХЛ)1, Т2
Устойчивость к вибрационным нагрузкам: степень жесткости I по ГОСТ 16962.2-91
Материал корпуса: алюминиевый сплав по ГОСТ1583-94
Защитное стекло: Ударопрочное, термостойкое
Класс поражения от поражения электрическим током: I
Габаритные размеры светильника ДхШхВ, мм: 190х190х99
Масса светильника, кг не более: 2,0
Способ крепления: На трубу G3/4, через муфту, рым болт, поворотный подвес
Электрическая схема подключения: Прямое подключение к клеммам L, N, PЕ сечением 0,75-2,5 мм2
Возможность транзитного подключения: да
Вводная коробка: нет
Срок гарантии, мес: 60

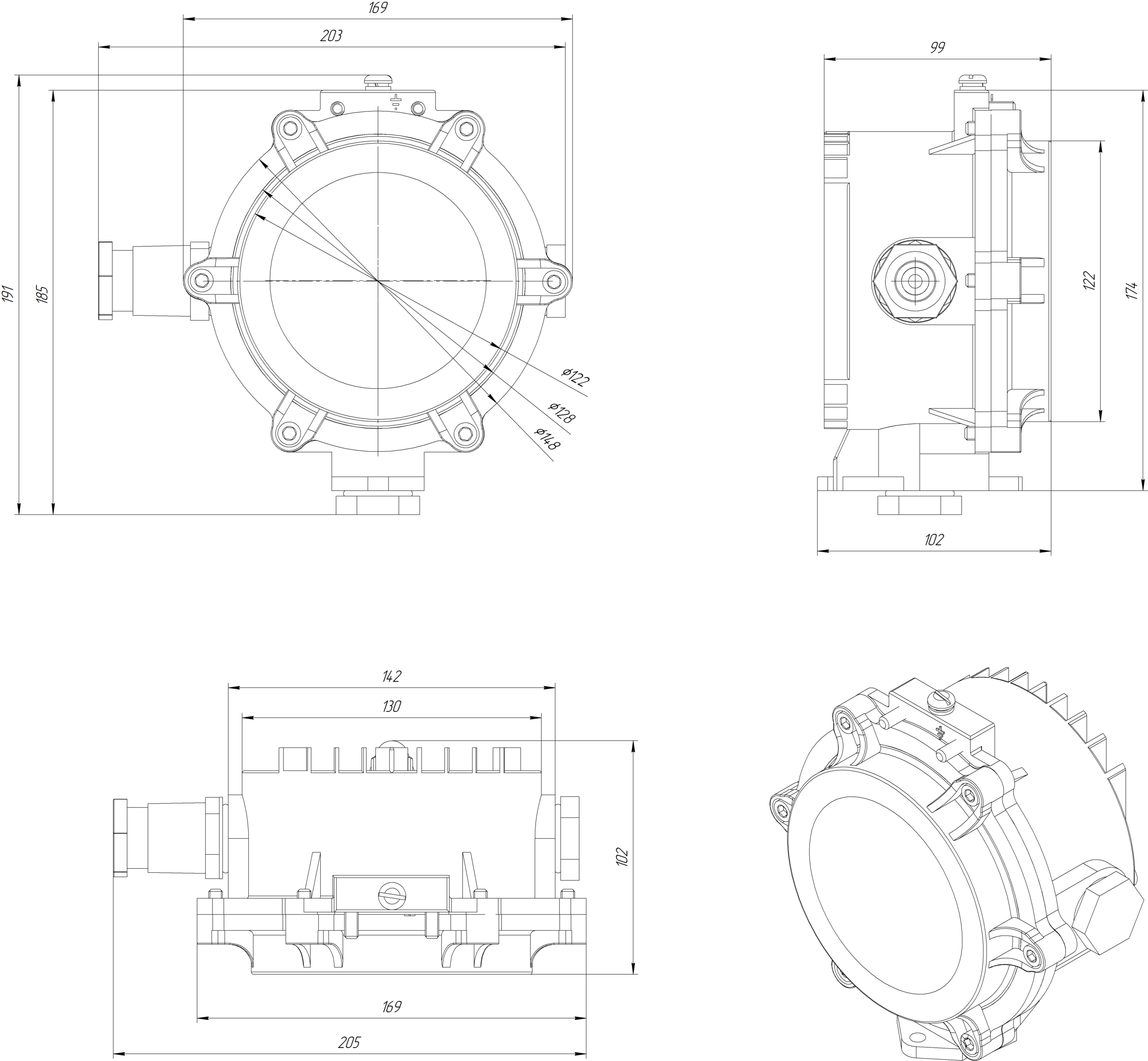

ПТЭ-ЕхД-1КВ сбоку+2заглушки (чертеж)

2023.06.30 ДСП48, ВЗГ-200… Сертификат

12. ПТЭ-ЕхД (тех.листы)

Мы доставляем промышленное осветительное оборудование по всей территории России и в страны СНГ. Наша цель — обеспечить сохранность груза и минимальные сроки транспортировки.

Способы и условия доставки

До терминала ТК — бесплатно: оперативно доставим ваш заказ до терминала транспортной компании в нашем городе за свой счет.
До вашего объекта: межтерминальную перевозку и адресную доставку до указанного в заказе склада или объекта оплачивает покупатель по тарифам выбранной ТК.

Транспортные компании-партнеры

Мы регулярно отгружаем продукцию через ведущих логистических операторов:


Деловые Линии (основной партнер для крупногабаритных и оптовых партий)	СДЭК (подходит для быстрой доставки небольших заказов и комплектующих)	Другие ТК (ПЭК, Байкал Сервис, Энергия, КИТ и др. — по согласованию с вашим менеджером)

Сроки и порядок отгрузки

Сроки отгрузки: в течение 1–3 рабочих дней с момента готовности заказа к отгрузке при выполнении условий по оплате партии товара
Сроки производства: для индивидуальных заказов или крупных партий сроки рассчитываются персонально и фиксируются в договоре.
Документы: вместе с грузом вы получаете полный комплект закрывающих документов (УПД, оригиналы счетов, паспорта качества и гарантийные талоны) Обмен и подписание закрывающих документов осуществляется через ЭДО.

Оплата

Для юридических лиц: безналичный расчет по счету (с НДС).
Порядок оплаты: 100% предоплата (для постоянных клиентов и крупных проектов возможны индивидуальные условия и рассрочка платежа).

Изготовитель гарантирует соответствие светильников требованиям технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, указанных в данном документе.

Гарантийный срок хранения – 12 месяцев с момента изготовления. Гарантийный срок исчисляется с момента принятия светильников ОТК.

При несоблюдении правил хранения и транспортирования организациями – посредниками, предприятие-изготовитель не несет ответственности перед конечными покупателями за сохранность и качество продукции.

Гарантийный срок эксплуатации 60 месяцев с даты изготовления изделия при соблюдении потребителем условий эксплуатации.

Общий срок службы светильников (кроме уплотнительных элементов) – 30 лет.

Гарантия не распространяется на товар со следующими дефектами:

Некомплект изделия (отсутствие каких-либо деталей светильника);
Механические повреждения светильника;
Повреждение клеммных колодок;
Следы ремонта;
Выход из строя элементов защиты входных цепей изделия – варистора или только предохранителя (говорит о превышении допустимого напряжения по входу);
Наличие внутри светильника посторонних предметов;
Для светильников с постоянно присоединенным кабелем: длина проводов менее 3 см;
Подача напряжения на клемму заземления.
