Светильник типа «желудь» ВЗГ-200Дн предназначен для освещения помещений промышленных предприятий, открытых промышленных площадок, наружных установок и других мест взрывоопасных зон классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 и классов 21, 22 по ГОСТ IEC 60079-10-2-2011, в соответствии с Ex-маркировкой. Создан для замены устаревших светильников ВЗГ-200 с лампами накаливания.
Корпус светильника изготовлен из коррозионностойкого алюминиевого сплава, обеспечивающего вид взрывозащиты db «взрывонепроницаемая оболочка», внутри которого расположен светодиодный модуль. Светопропускающий элемент — термостойкое ударопрочное стекло. Главная особенность — возможность замены светодиодной матрицы силами заказчика. По классу I электробезопасности корпус оснащён заземляющим контактом. Светильник на 100 % разборный и ремонтопригодный, предусмотрена возможность замены как светодиодов, так и источников питания.
Вводное отделение представляет собой корпус с расположенной внутри клеммной колодкой. Светильник выпускается в двух вариантах вводных коробок: М2 (малая, трубный ввод, IP67) и М3 (малая, транзитный ввод, IP67, IP68 в зависимости от применяемого кабельного ввода). Крепление на трубу G 3/4″, универсальную скобу подвеса, крюк или рым-болт. Способ подключения — 3-х жильный кабель. Диаметр подводимого кабеля — 8–16 мм. Предусмотрена комплектация кабельными вводами с присоединительными размерами М20, М25, G3/4” и др. для круглого, бронированного кабеля или металлорукава.
Преимущества
• Световая эффективность до 170 Лм/Вт;
• Возможность самостоятельной замены светодиодной матрицы и выбора типа КСС (Д, М);
• Высокая степень защиты от внешних воздействий IP67, IP68;
• Исполнения на различные напряжения питания (100–264 В AC, 12–36 В DC);
• Полная ремонтопригодность;
• Возможность прямой замены устаревших светильников ВЗГ-200, ДРЛ, ДНаТ без модернизации кабельных трасс;
• Срок службы — до 30 лет, гарантия — 5 лет.

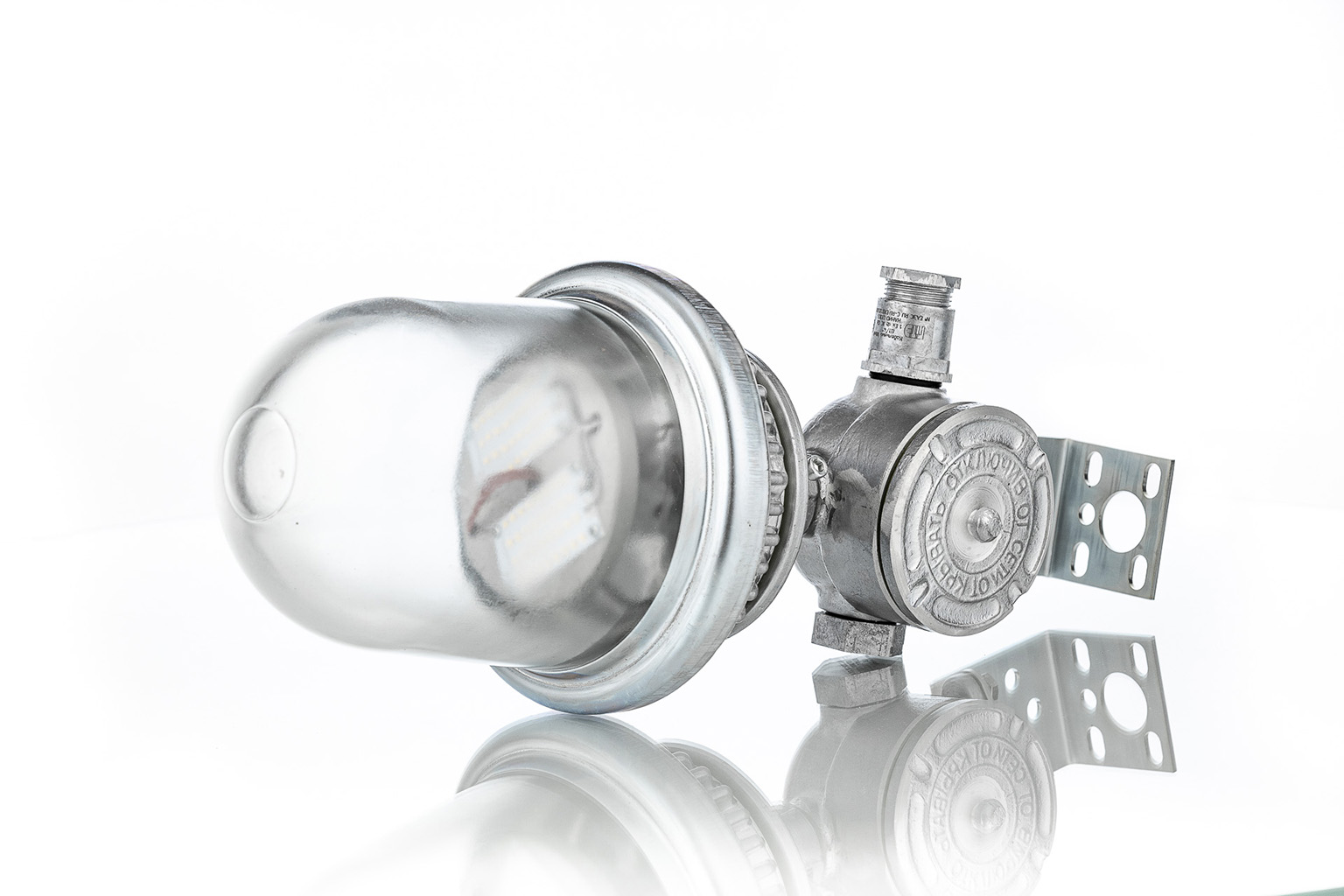

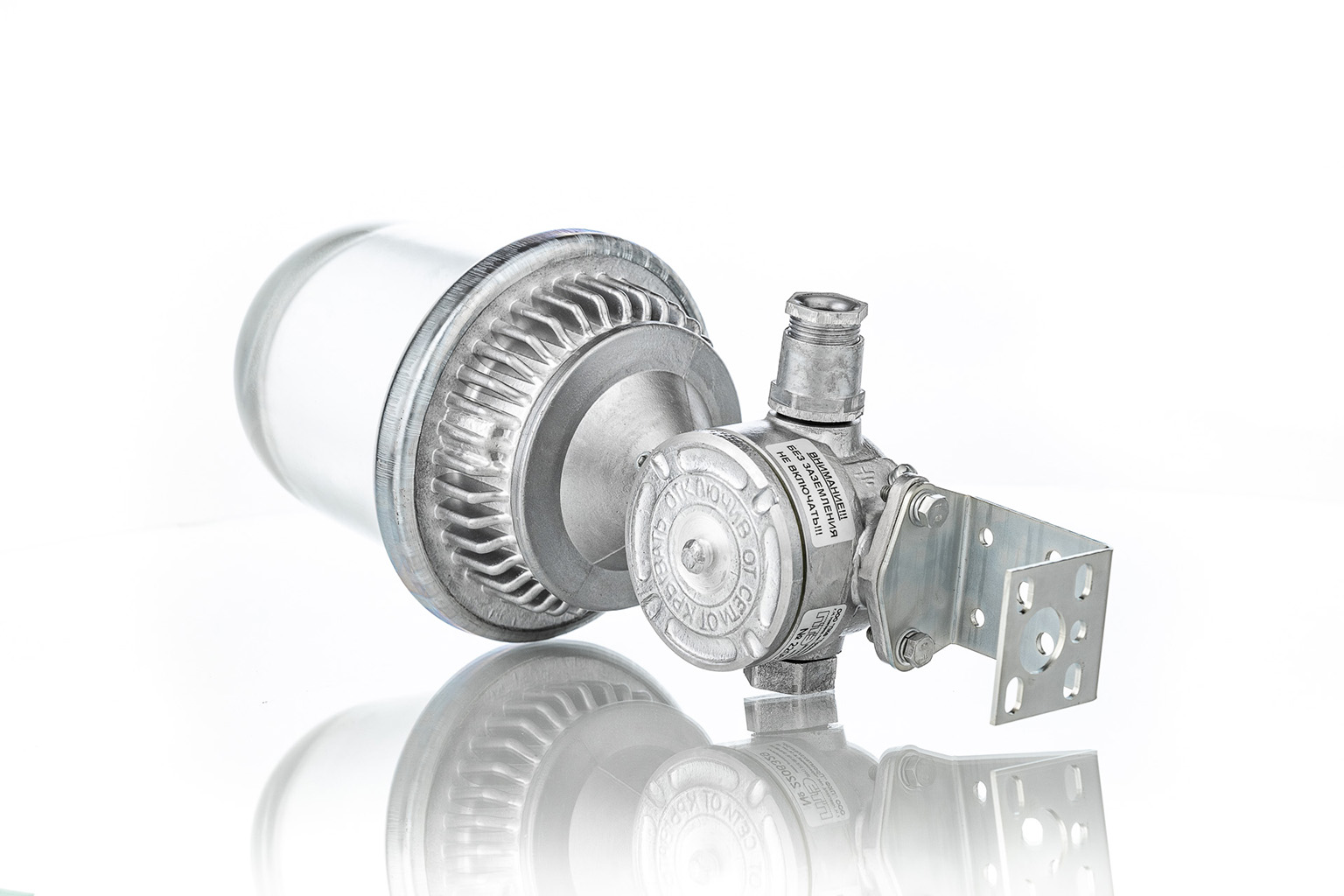

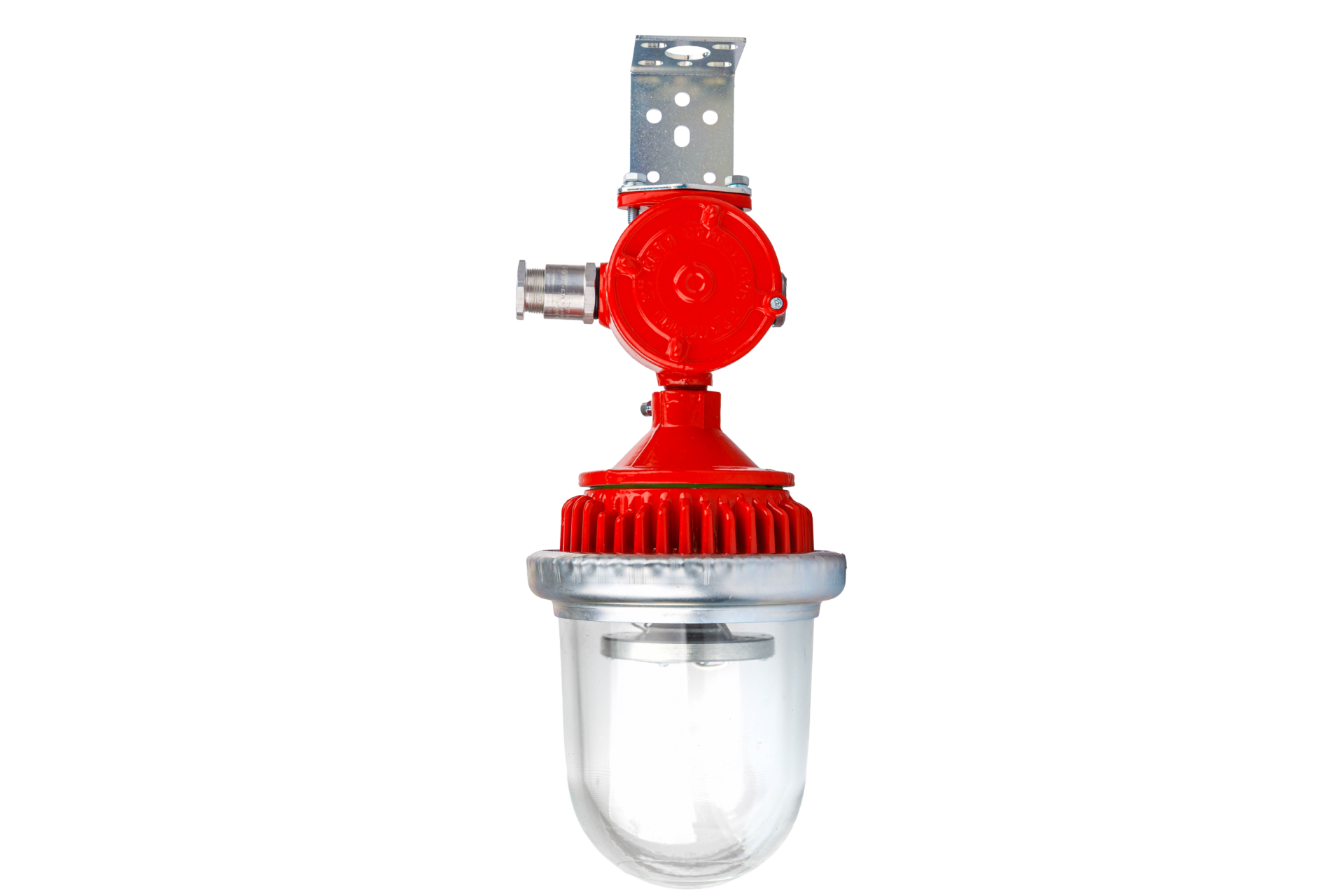

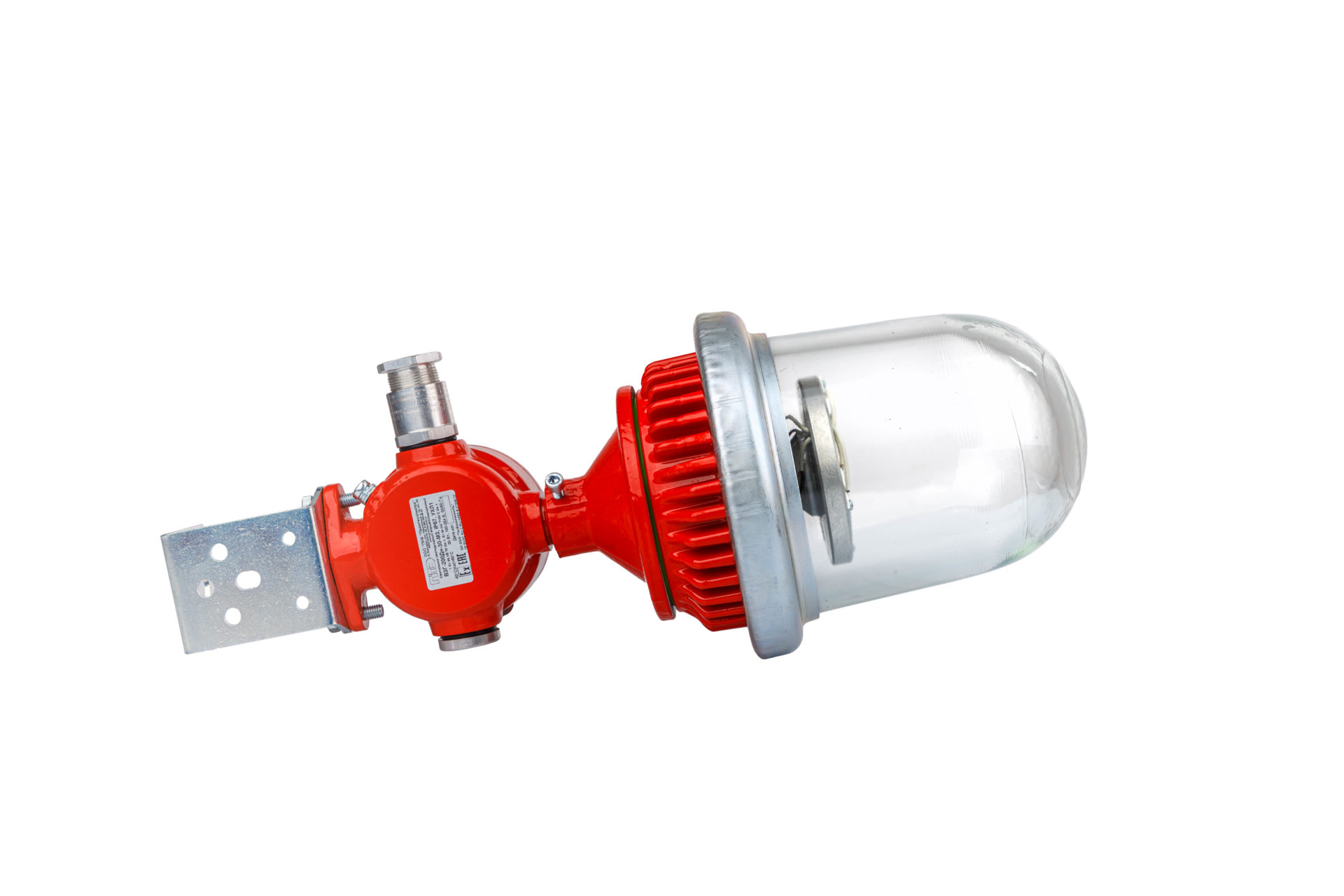

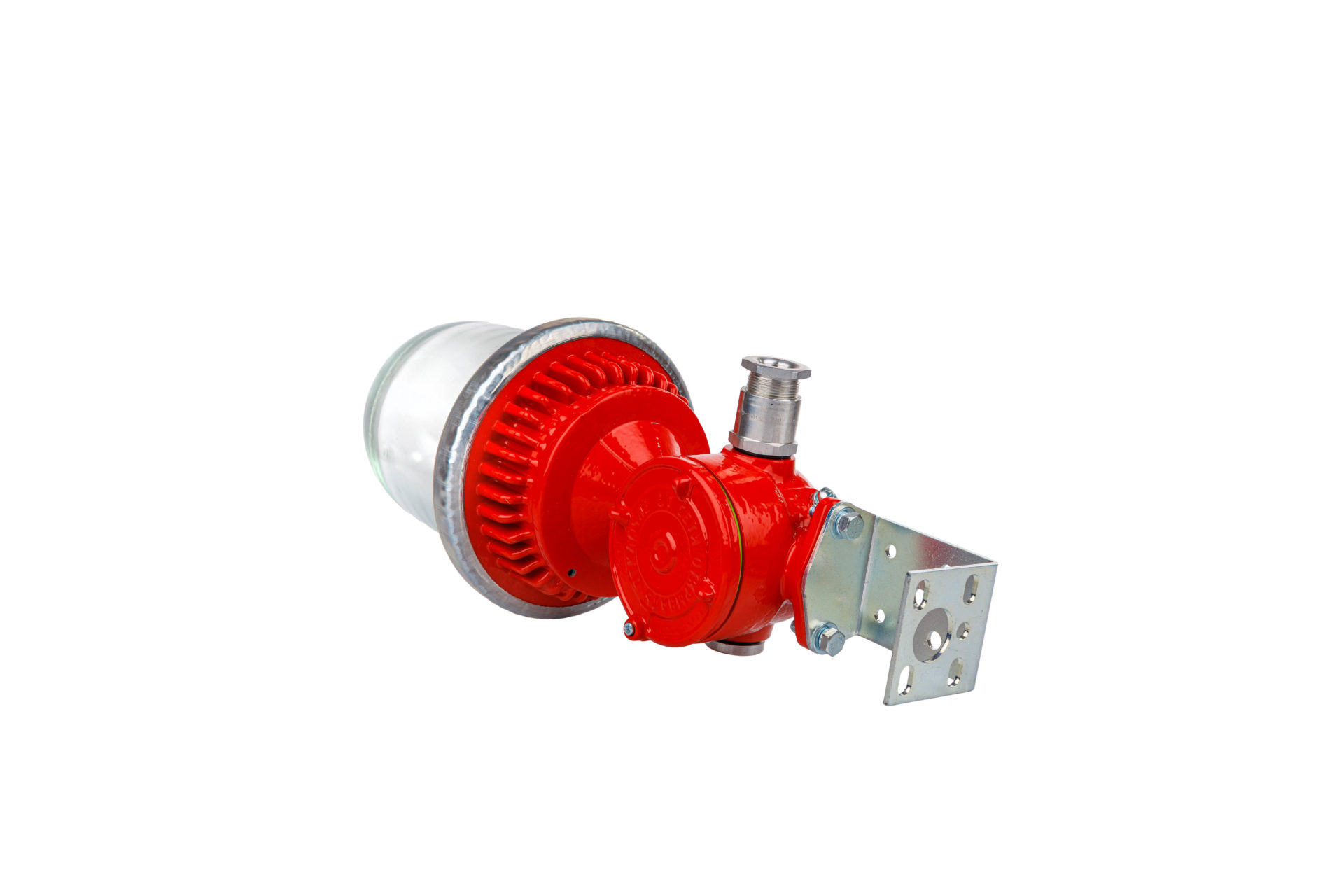

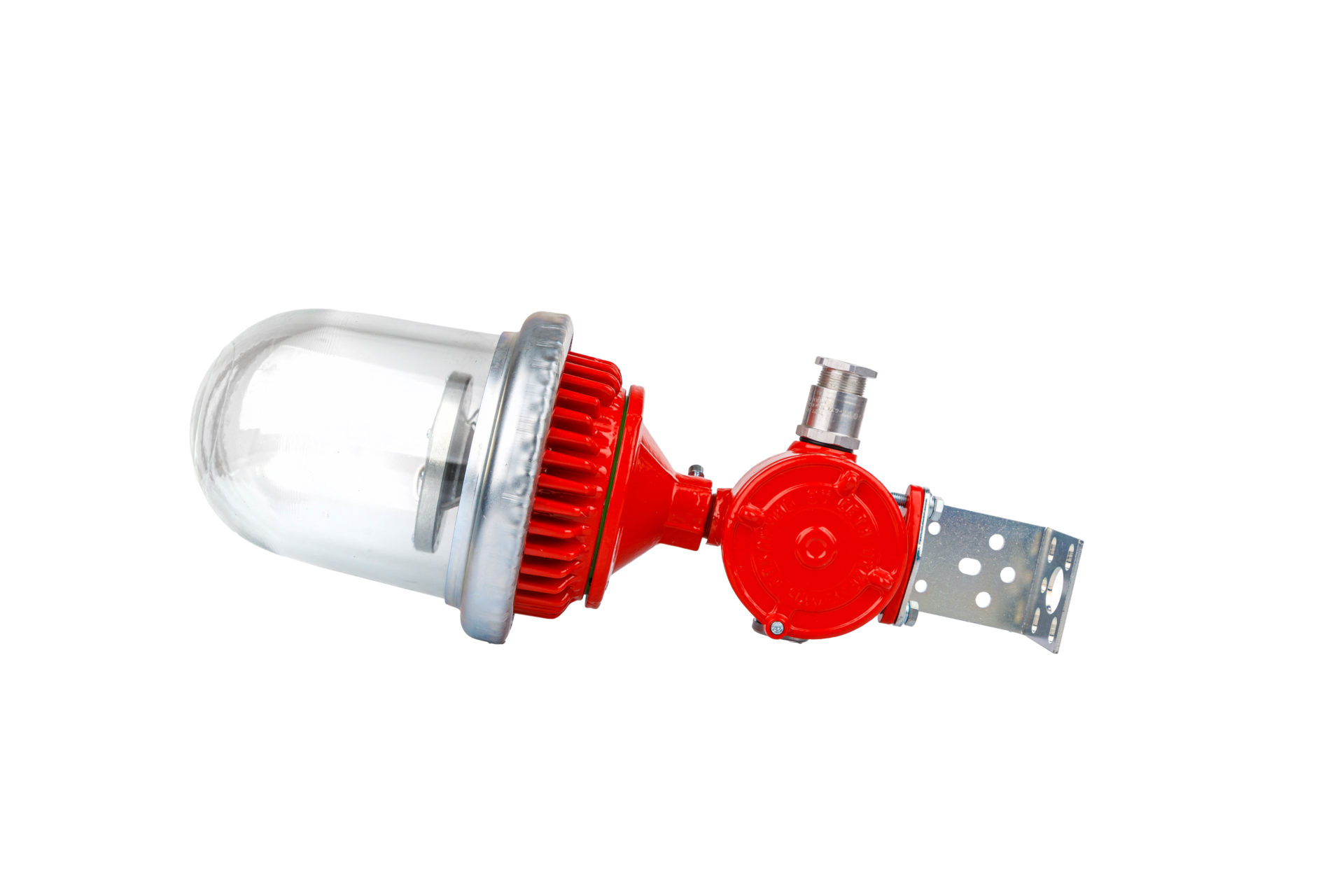

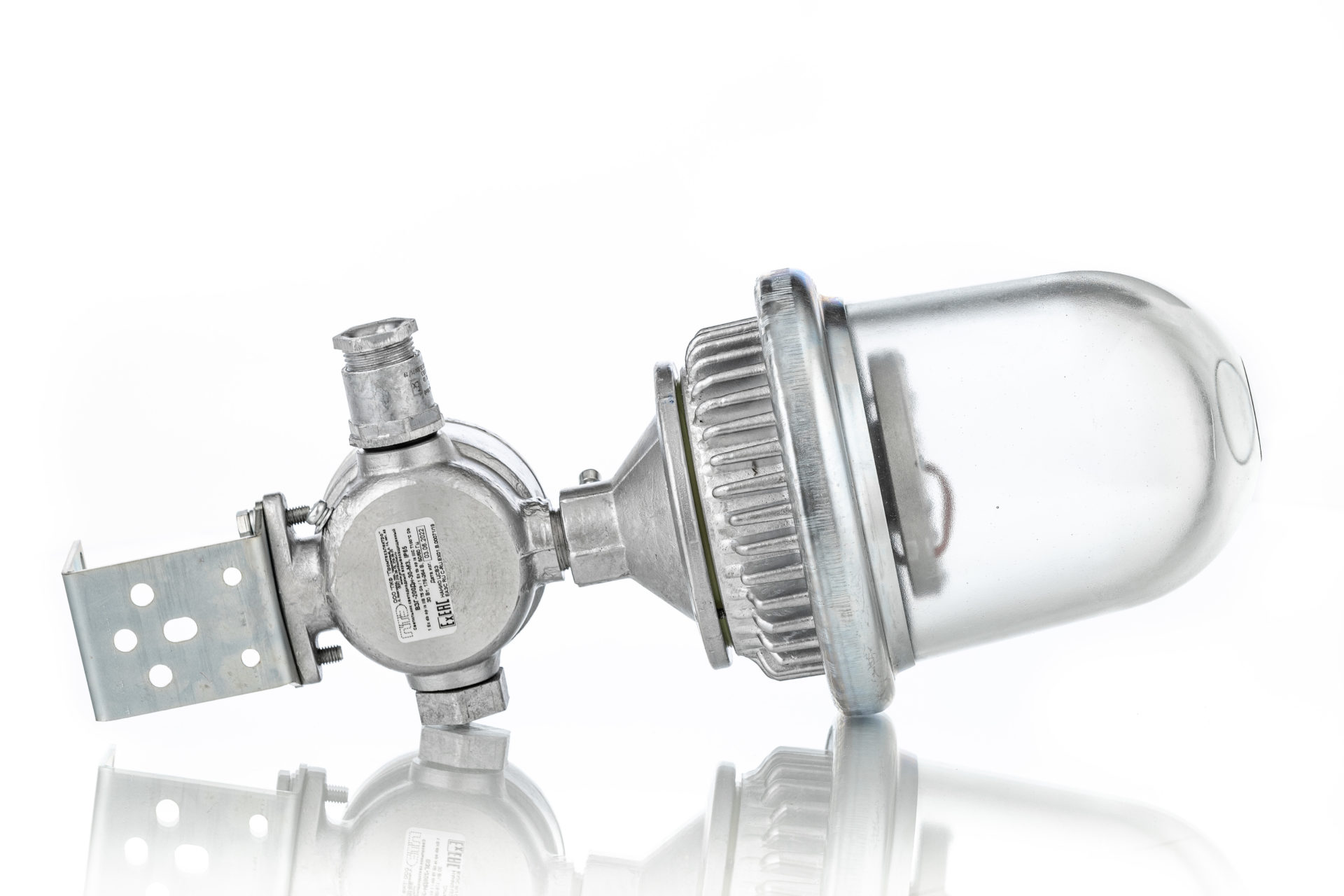

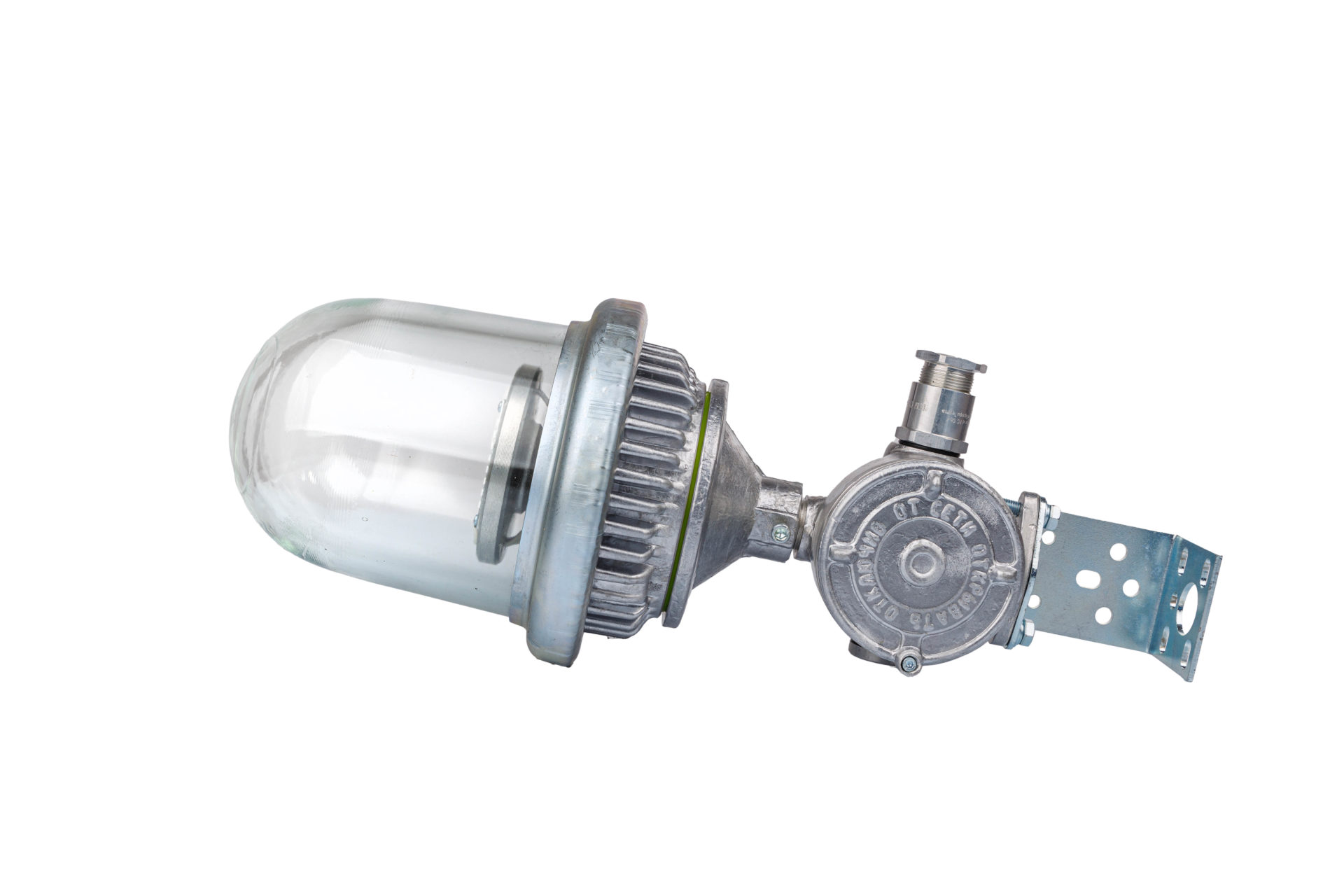

Взрывозащищенный светильник ВЗГ-200Дн-М3
Сложно выбрать комплектацию? Заполните опросный лист — мы поможем подобрать параметры под ваш объект, условия эксплуатации и требования к монтажу.
Этот товар сейчас смотрит 7 человек
Смотреть так же
О товаре
| Наименование | Мощность, Вт | Световой поток, Лм | Напряжение питания, В | Кривая силы света по ГОСТ17677-82 | Возможность транзитного подключения | IES-файл | Технический лист |
| ВЗГ-200Дн-15-М3 | 15 | 1 996 | 100 – 264 В АС | Д (косинусная) | да | ВЗГ-200Дн-15-М3 (ies-файл) | ВЗГ-200Дн-15-М3 (тех.лист) |
| ВЗГ-200Дн-20-М3 | 20 | 2 277 | 100 – 264 В АС | Д (косинусная) | да | ВЗГ-200Дн-20-М3 (ies-файл) | ВЗГ-200Дн-20-М3 (тех.лист) |
| ВЗГ-200Дн-30-М3 | 30 | 3 847 | 100 – 264 В АС | Д (косинусная) | да | ВЗГ-200Дн-30-М3 (ies-файл) | ВЗГ-200Дн-30-М3 (тех.лист) |
| ВЗГ-200Дн-15-М3-НВ | 15 | 1 996 | 12 – 36 В DC | Д (косинусная) | да | ВЗГ-200Дн-15-М3-НВ (тех.лист) | |
| ВЗГ-200Дн-20-М3-НВ | 20 | 2 277 | 12 – 36 В DC | Д (косинусная) | да | ВЗГ-200Дн-20-М3-НВ (тех.лист) | |
| ВЗГ-200Дн-30-М3-НВ | 30 | 3 847 | 12 – 36 В DC | Д (косинусная) | да | ВЗГ-200Дн-30-М3-НВ (тех.лист) | |
| ВЗГ-200Дн-25-М3-М | 25 | 2 868 | 100 – 264 В АС | М(Равномерная) | нет | ВЗГ-200Дн-25-М3-М (тех.лист) | |
| ВЗГ-200Дн-25-М3-М-НВ | 25 | 2 868 | 12 – 36 В DC | М(Равномерная) | нет | ВЗГ-200Дн-25-М3-М-НВ (тех.лист) |
- Температура эксплуатации -60°С/+50°С: 1 Ex db IIВ T6 Gb Х, Ex tb IIIC T85°C Db Х
- Температура эксплуатации -60°С/+60°С: 1 Ex db IIВ T5 Gb Х, Ex tb IIIC T100°C Db Х
- Температура эксплуатации -60°С/+70°С: 1 Ex db IIВ T4 Gb Х, Ex tb IIIC T135°C Db Х
- Степень защиты: IP 67, IP 68
- Тип источника света: светодиодный модуль (LED)
- Цветовая температура, К: 5000
- Климатическое исполнение: У1, У2, УХЛ(ХЛ)1, Т2
- Устойчивость к вибрационным нагрузкам: степень жесткости I по ГОСТ 16962.2-91
- Материал корпуса: алюминиевый сплав по ГОСТ1583-94
- Защитное стекло: Ударопрочное, термостойкое, боросиликатное стекло, С
- Класс поражения от поражения электрическим током: I

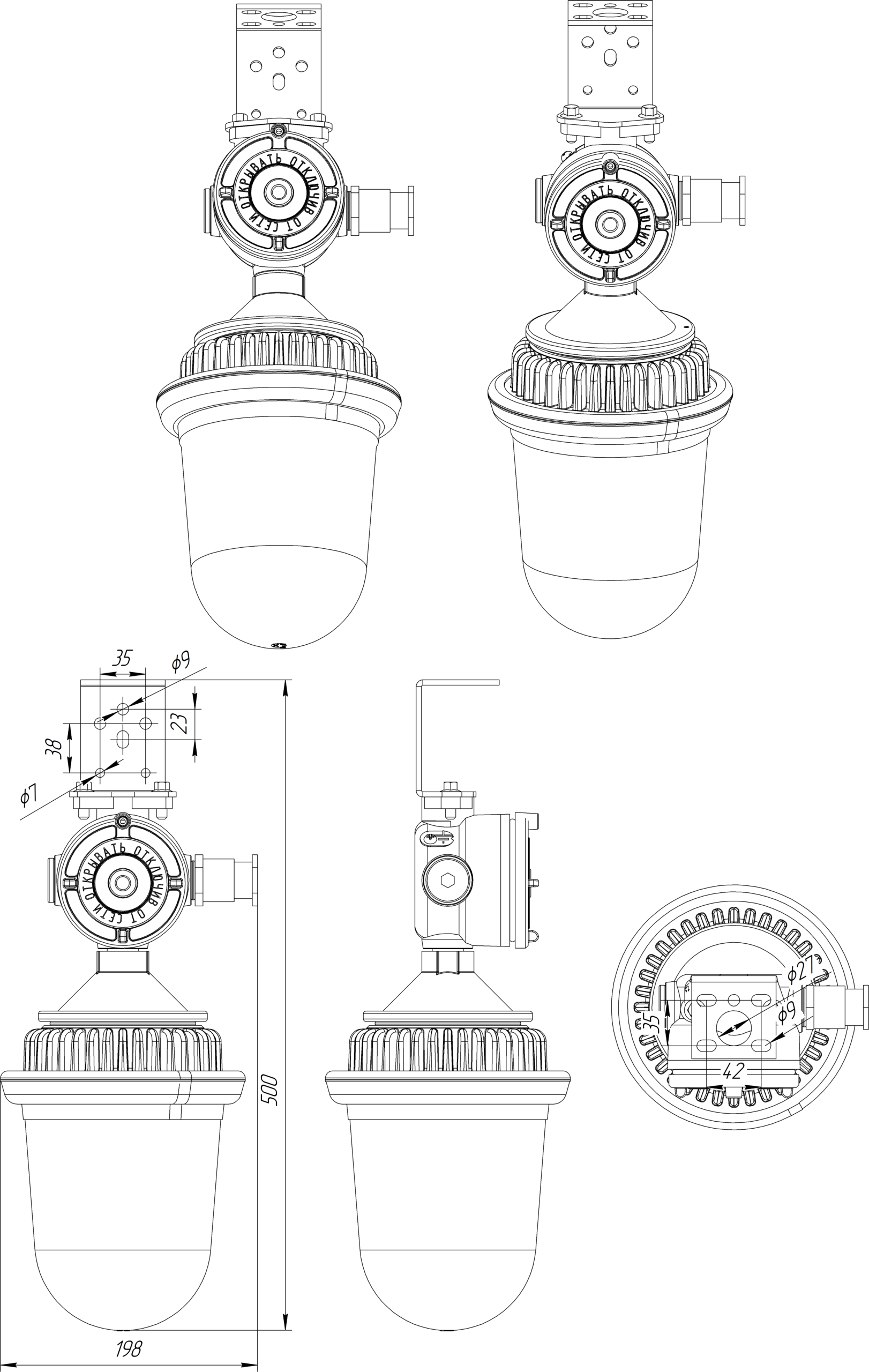

- Габаритные размеры светильника ДхШхВ, мм: 415Х192Х192
- Масса светильника, кг не более: 5,5
- Способ крепления: На трубу G3/4, через муфту, поворотный подвес
- Электрическая схема подключения: Прямое подключение к клеммам L, N, PЕ сечением 0,75-2,5 мм2
- Вводная коробка: да
- Срок гарантии, мес: 60
- Технический лист: file
