Светильники ЖСП47М и ГСП47М предназначены для освещения помещений промышленных предприятий, открытых площадок и других мест взрывоопасных зон классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 и классов 21, 22 по ГОСТ IEC 60079-10-2-2011, в соответствии с Ex-маркировкой. В качестве источника света применяются газоразрядные лампы: ДНаТ (для ЖСП47М) или ДРИ (для ГСП47М). Могут использоваться с электромагнитным (ЭмПРА) или электронным (ЭПРА) пускорегулирующим аппаратом.
Корпус светильника изготовлен из алюминиевого сплава, обеспечивающего вид взрывозащиты db «взрывонепроницаемая оболочка», внутри которого установлен патрон для лампы. Светопропускающий колпак выполнен из термостойкого боросиликатного ударопрочного стекла. По классу I электробезопасности корпус оснащён заземляющим контактом. Светильники могут комплектоваться отражателем, защитной решёткой, дополнительными кабельными вводами (по заказу).

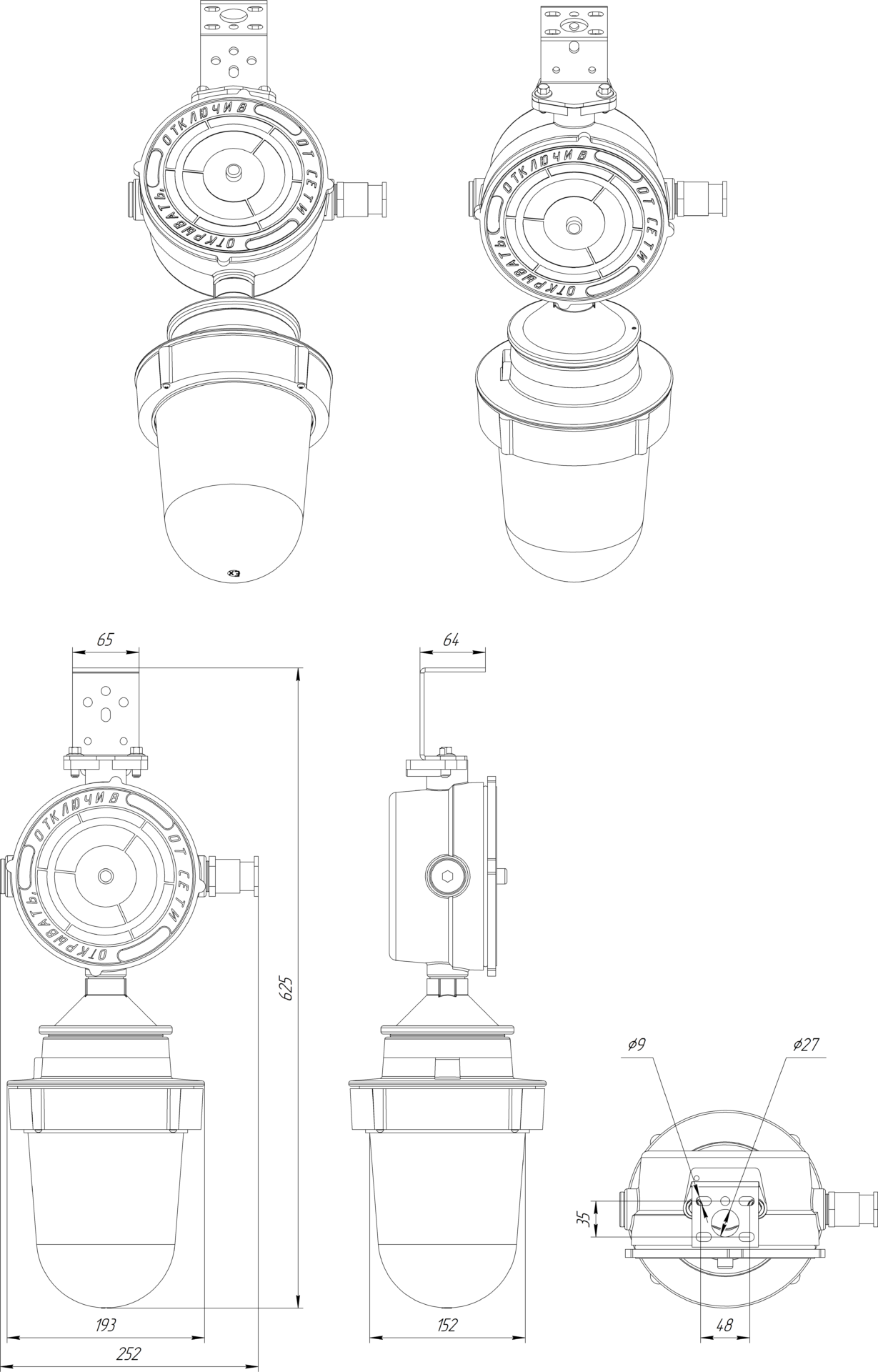

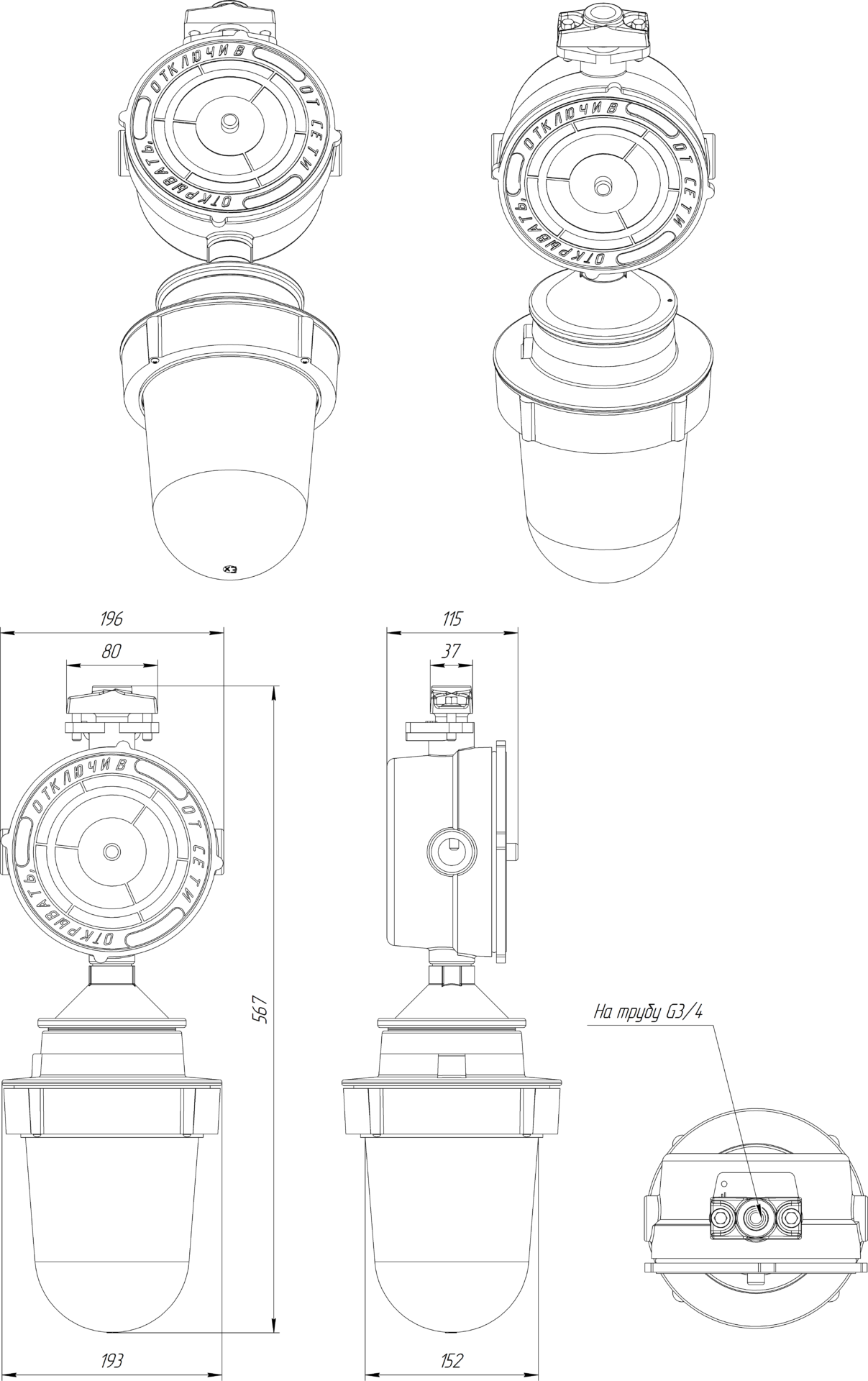

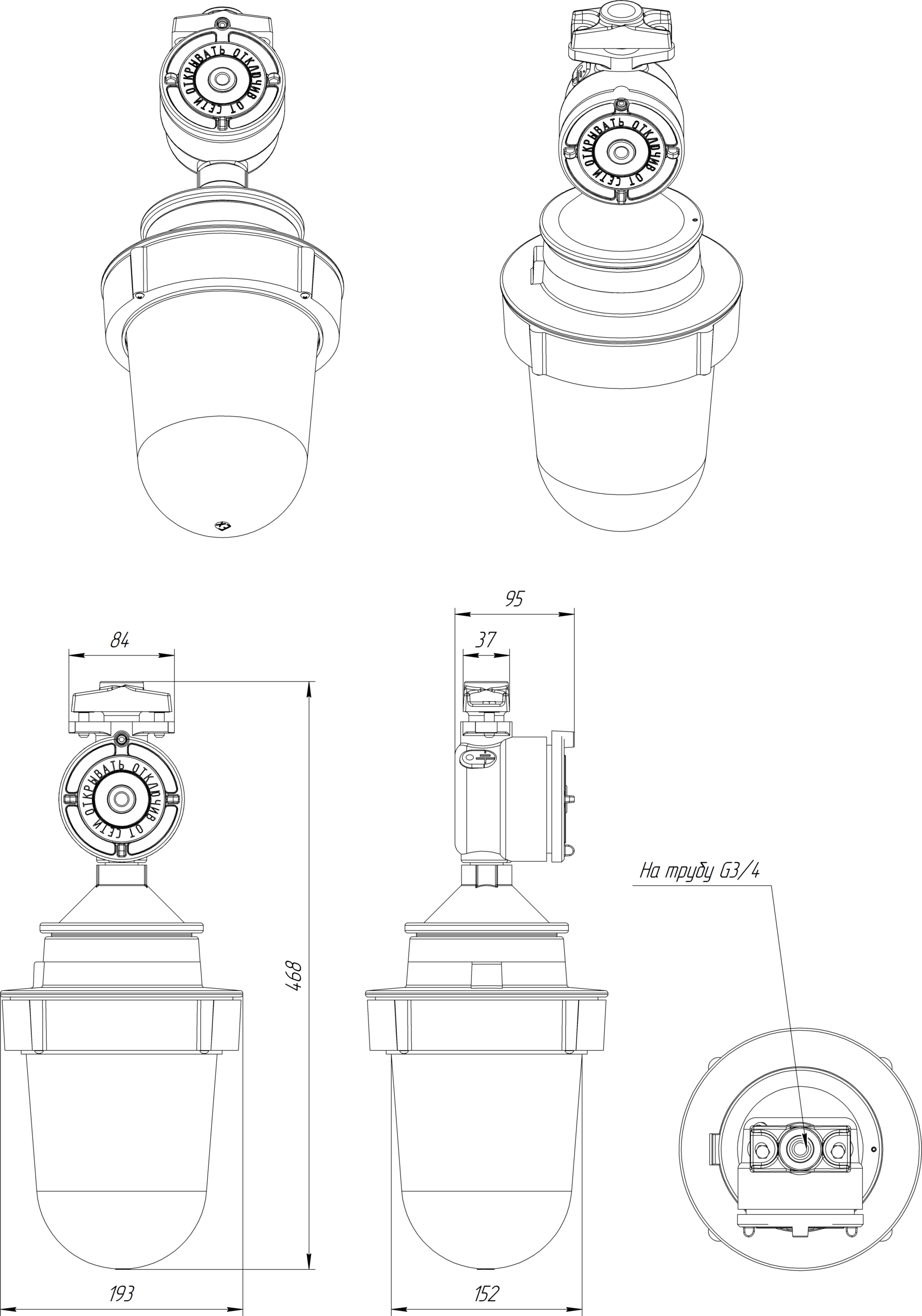

Вводное отделение представляет собой корпус с расположенной внутри клеммной колодкой. Светильники выпускаются в четырёх вариантах вводных коробок: М2 (малая, трубный ввод), М3 (малая, транзитный ввод до 2 кабельных вводов), Б2 (большая, трубный ввод), Б3 (большая, транзитный ввод). Коробки М2/Б2 применяются для крепления светильника на трубу G 3/4″. Кабель входит в коробку ввода непосредственно из трубной проводки. Коробки М3/Б3 применяются для транзитного подключения светильника. Крепление на трубу G 3/4″, универсальную скобу подвеса, крюк или рым-болт. Способ подключения — 3-х жильный кабель. Диаметр подводимого кабеля — 8–16 мм. Предусмотрена комплектация кабельными вводами с присоединительными размерами М20, М25, G3/4” и др. для круглого, бронированного кабеля или металлорукава.
Преимущества
• Мощность ламп: до 100 Вт;
• Светильники, укомплектованные ЭПРА, работают до –60 °C;
• Степень защиты IP67 (М2, Б2) или IP67/ IP68 в зависимости от применяемого кабельного ввода (М3, Б3);
• Типы КСС: М, Д, Г (с отражателем);
• Защитный угол с отражателем не менее 15°;
• Возможность замены ламп и ПРА без замены светильника;
• Срок службы – до 30 лет, гарантия – 5 лет.

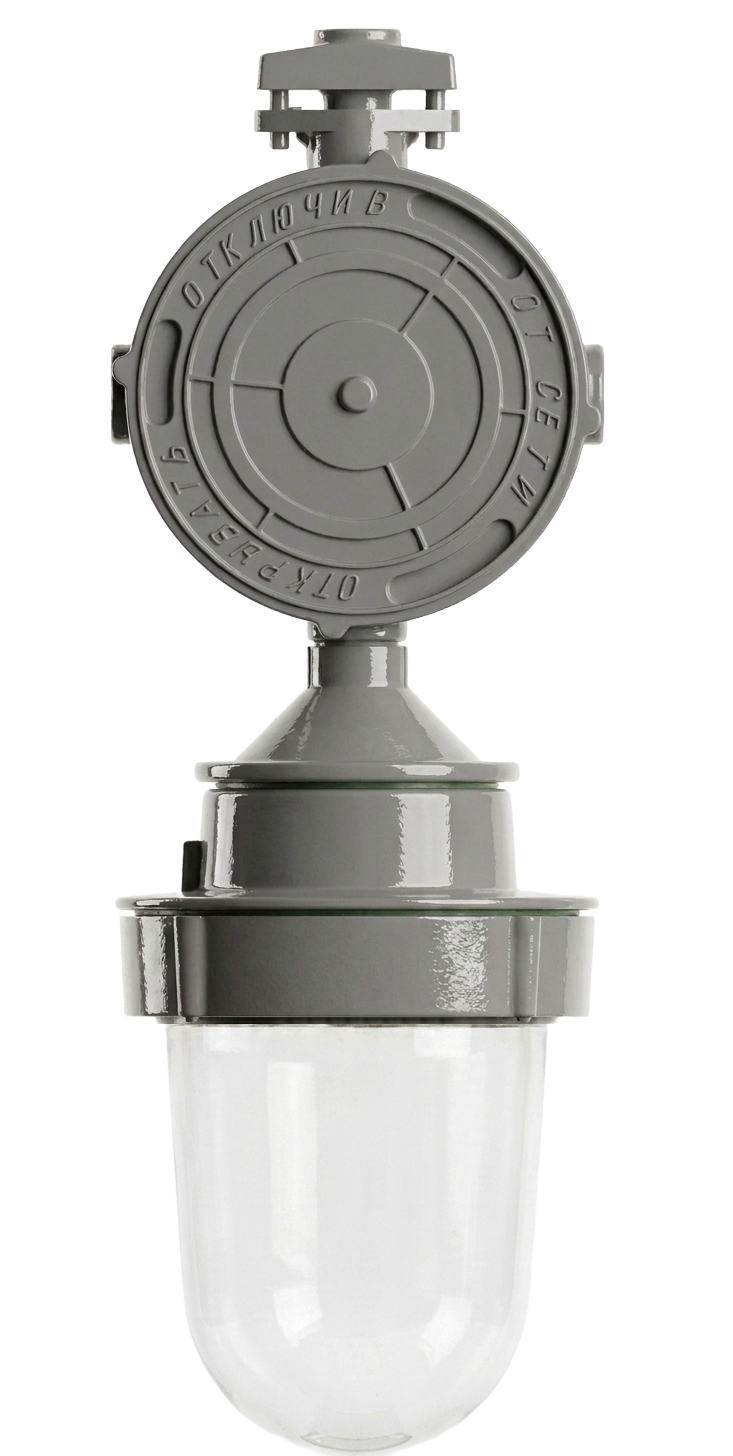

Взрывозащищенный светильник ЖСП47М
Сложно выбрать комплектацию? Заполните опросный лист — мы поможем подобрать параметры под ваш объект, условия эксплуатации и требования к монтажу.
Этот товар сейчас смотрит 17 человек
Смотреть так же
О товаре
| Наименование | Мощность, Вт | Температура эксплуатации -60°С/+50°С | Степень защиты | Тип источника света | Способ крепления | Возможность транзитного подключения |
| ЖСП47М-70-М2-10 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP67 | ЭмПРА | на трубу G¾” | нет |
| ЖСП47М-70-М3-10 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP 67, IP 68 | ЭмПРА | универсальная скоба, поворотный подвес | да |
| ЖСП47М-70-Б2-10 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP67 | ЭмПРА | на трубу G¾” | нет |
| ЖСП47М-70-Б3-10 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP 67, IP 68 | ЭмПРА | универсальная скоба, поворотный подвес | да |
| ЖСП47М-70-Б2-20 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP67 | ЭПРА | на трубу G¾” | нет |
| ЖСП47М-70-Б3-20 | 70 | 1 Ex db IIC T6 Gb Х / Ex tb IIIC T85°C Db Х | IP 67, IP 68 | ЭПРА | универсальная скоба, поворотный подвес | да |
| ЖСП47М-100-Б2-10 | 100 | 1 Ex db IIC T5 Gb Х / Ex tb IIIC T100°C Db Х | IP67 | ЭмПРА | на трубу G¾” | нет |
| ЖСП47М-100-Б3-10 | 100 | 1 Ex db IIC T5 Gb Х / Ex tb IIIC T100°C Db Х | IP 67, IP 68 | ЭмПРА | универсальная скоба, поворотный подвес | да |
| ЖСП47М-100-Б2-20 | 100 | 1 Ex db IIC T5 Gb Х / Ex tb IIIC T100°C Db Х | IP67 | ЭПРА | на трубу G¾” | нет |
| ЖСП47М-100-Б3-20 | 100 | 1 Ex db IIC T5 Gb Х / Ex tb IIIC T100°C Db Х | IP 67, IP 68 | ЭПРА | универсальная скоба, поворотный подвес | да |
- Напряжение питания, В: 100 – 264 В АС
- Климатическое исполнение: У1, У2, УХЛ(ХЛ)1, Т2
- Устойчивость к вибрационным нагрузкам: степень жесткости I по ГОСТ 16962.2-93
- Материал корпуса: алюминиевый сплав по ГОСТ1583-94
- Защитное стекло: Закалённое ударопрочное стекло
- Класс поражения от поражения электрическим током: I
- Электрическая схема подключения: Прямое подключение к клеммам L, N, PЕ сечением 0,75-2,5 мм2
- Вводная коробка: да
- Срок гарантии, мес: 60
Мы доставляем промышленное осветительное оборудование по всей территории России и в страны СНГ. Наша цель — обеспечить сохранность груза и минимальные сроки транспортировки.
Способы и условия доставки
- До терминала ТК — бесплатно: оперативно доставим ваш заказ до терминала транспортной компании в нашем городе за свой счет.
- До вашего объекта: межтерминальную перевозку и адресную доставку до указанного в заказе склада или объекта оплачивает покупатель по тарифам выбранной ТК.
Транспортные компании-партнеры
Мы регулярно отгружаем продукцию через ведущих логистических операторов:
 |
 |
 |
| Деловые Линии (основной партнер для крупногабаритных и оптовых партий) | СДЭК (подходит для быстрой доставки небольших заказов и комплектующих) | Другие ТК (ПЭК, Байкал Сервис, Энергия, КИТ и др. — по согласованию с вашим менеджером) |
Сроки и порядок отгрузки
- Сроки отгрузки: в течение 1–3 рабочих дней с момента готовности заказа к отгрузке при выполнении условий по оплате партии товара
- Сроки производства: для индивидуальных заказов или крупных партий сроки рассчитываются персонально и фиксируются в договоре.
- Документы: вместе с грузом вы получаете полный комплект закрывающих документов (УПД, оригиналы счетов, паспорта качества и гарантийные талоны) Обмен и подписание закрывающих документов осуществляется через ЭДО.
Оплата
- Для юридических лиц: безналичный расчет по счету (с НДС).
- Порядок оплаты: 100% предоплата (для постоянных клиентов и крупных проектов возможны индивидуальные условия и рассрочка платежа).
Изготовитель гарантирует соответствие светильников требованиям соответствующих технических условий: ТУ 27.40.39-018-25542624-2021 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, указанных в данном документе.
Гарантийный срок хранения – 12 месяцев с момента изготовления. Гарантийный срок исчисляется с момента принятия светильников ОТК.
При несоблюдении правил хранения и транспортирования организациями – посредниками, предприятие-изготовитель не несет ответственности перед конечными покупателями за сохранность и качество продукции.
Гарантийный срок эксплуатации 60 месяцев с даты изготовления изделия при соблюдении потребителем условий эксплуатации.
Общий срок службы светильников (кроме уплотнительных элементов) – 30 лет.
Гарантия не распространяется на товар со следующими дефектами:
- Некомплект изделия (отсутствие каких-либо деталей светильника);
- Механические повреждения светильника;
- Повреждение клеммных колодок;
- Следы ремонта;
- Выход из строя элементов защиты входных цепей изделия – варистора или только предохранителя (говорит о превышении допустимого напряжения по входу);
- Наличие внутри светильника посторонних предметов;
- Для светильников с постоянно присоединенным кабелем: длина проводов менее 3 см;
- Подача напряжения на клемму заземления.
Этот перечень не является полным и является лишь рекомендуемым при оценке возвращаемого брака! В каждом конкретном случае решение о гарантийном ремонте принимает специалист по анализу брака.
