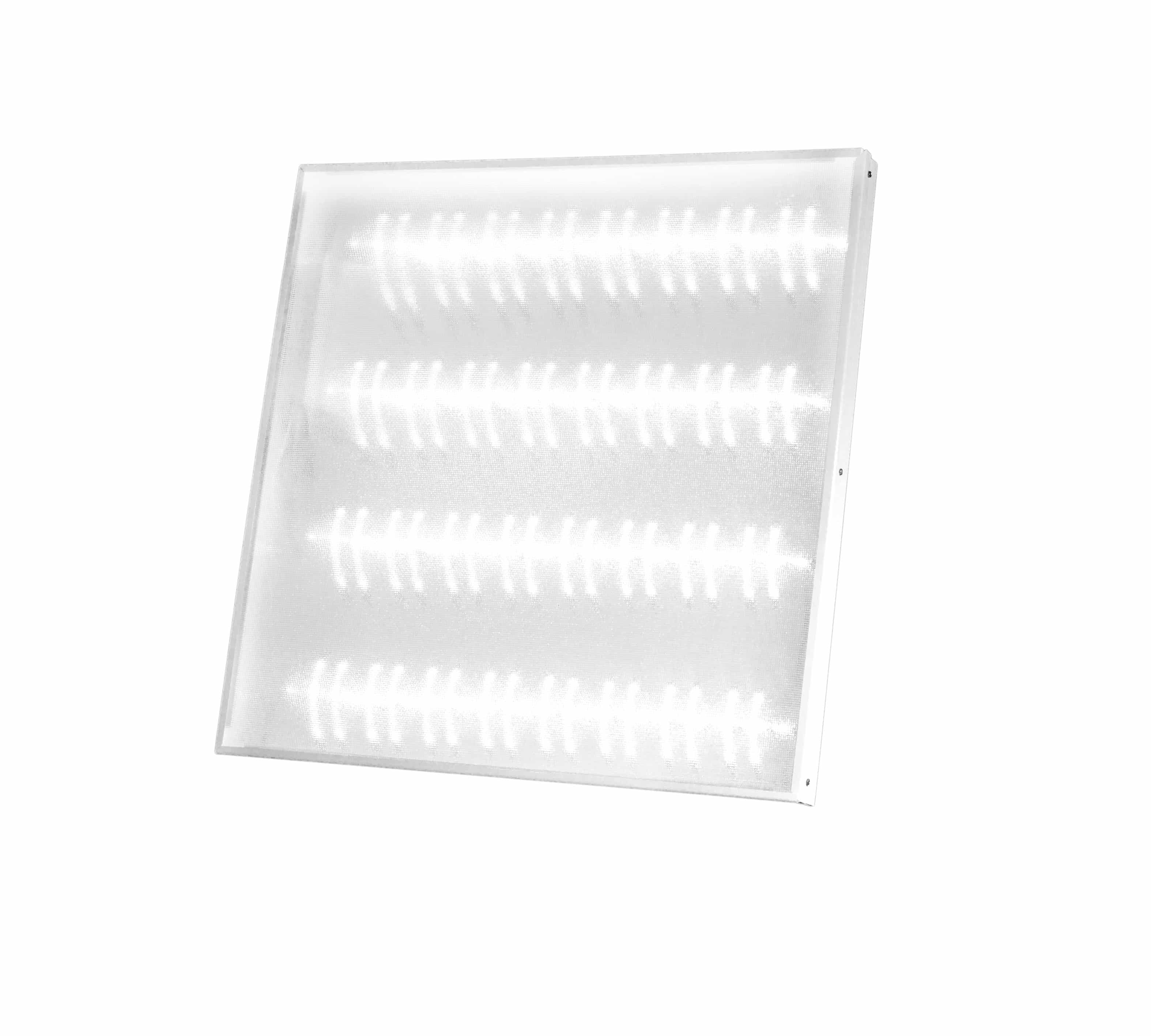

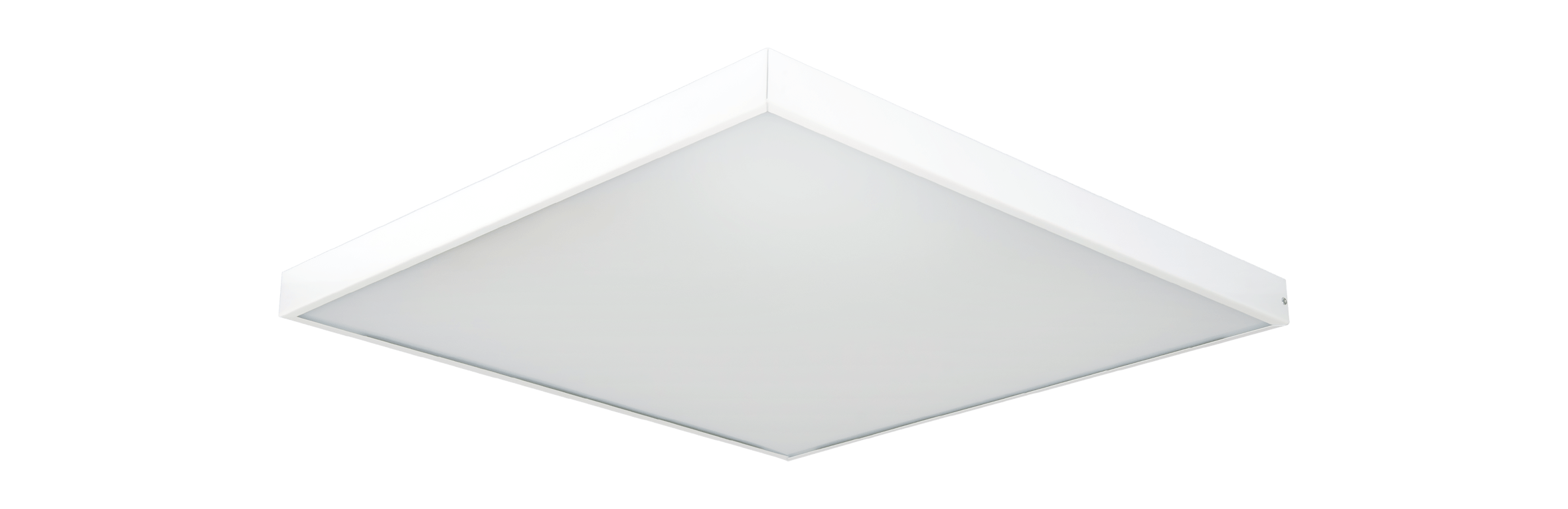

Офисный потолочный светильник СП01

23 Вт
…
80 Вт

2650 Лм
…
9950 Лм

Полистирол,
Опал,
Микропризма

Светодиодный модуль

от -20°С От -20 до +40 до +40°С

для
потолков
ARMSTRONG

IP20

до 3ч Аварийное исполнение

Косинусная

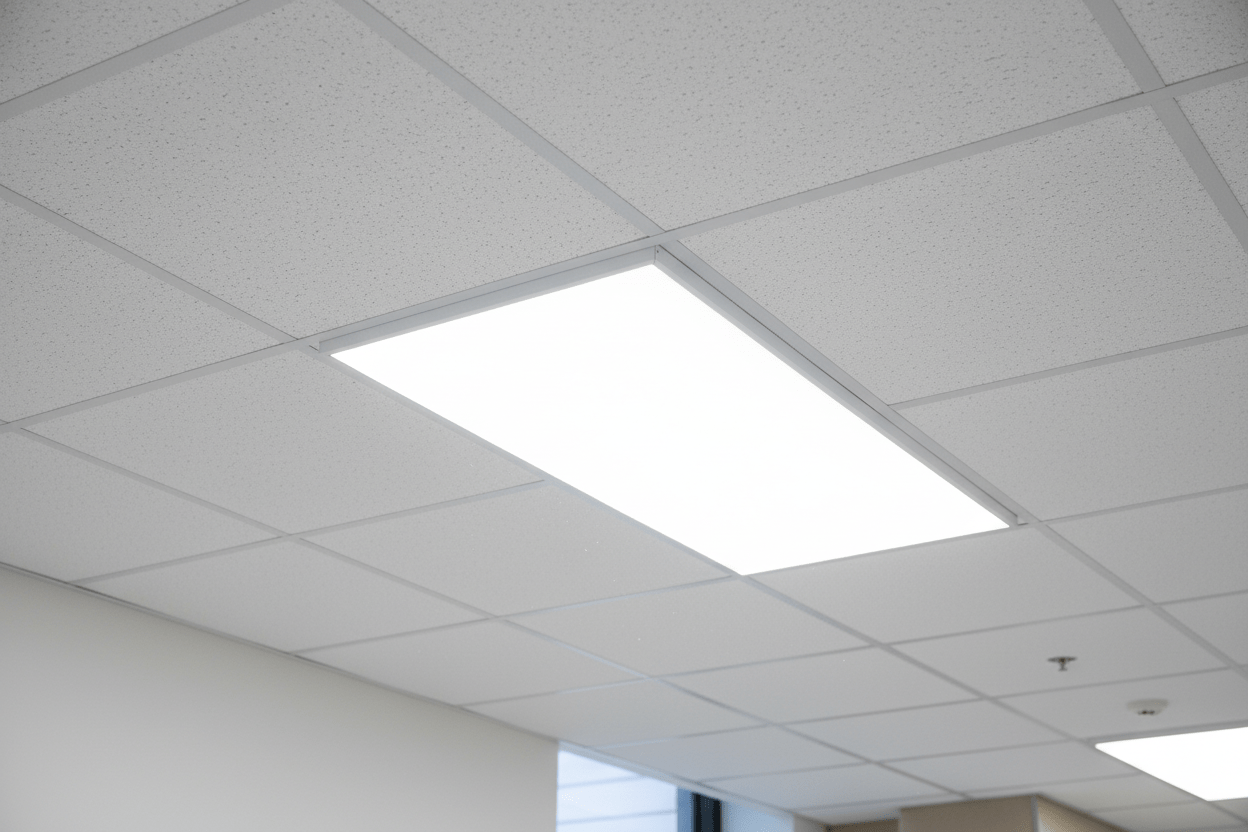

Офисный потолочный светильник СП 01 предназначен для общего освещения административно-офисных, общественных и торговых помещений. Корпус универсальный накладной, встраиваемый. С установкой в потолки типа «Armstrong».

Расчет освещенности Опросный лист

Возникли вопросы? Свяжитесь с нами
по номеру телефона или в Telegram

ОПИСАНИЕ

Офисный потолочный светильник СП 01 является решением для организации общего освещения административно-офисных, общественных и торговых помещений. Модель разработана для эксплуатации в стандартных условиях внутренней среды и поддерживает возможность интеграции в различные потолочные системы.

Корпус светильника изготовлен из листовой стали 0,5 мм, окрашенной белой порошковой краской, имеет жесткую конструкцию. Степень защиты от внешних воздействий IP20 (для сухих помещений). Предусмотрена возможность исполнения IP40. В корпусе предусмотрены отверстия для подключения проводов сбоку или верхней части светильника.

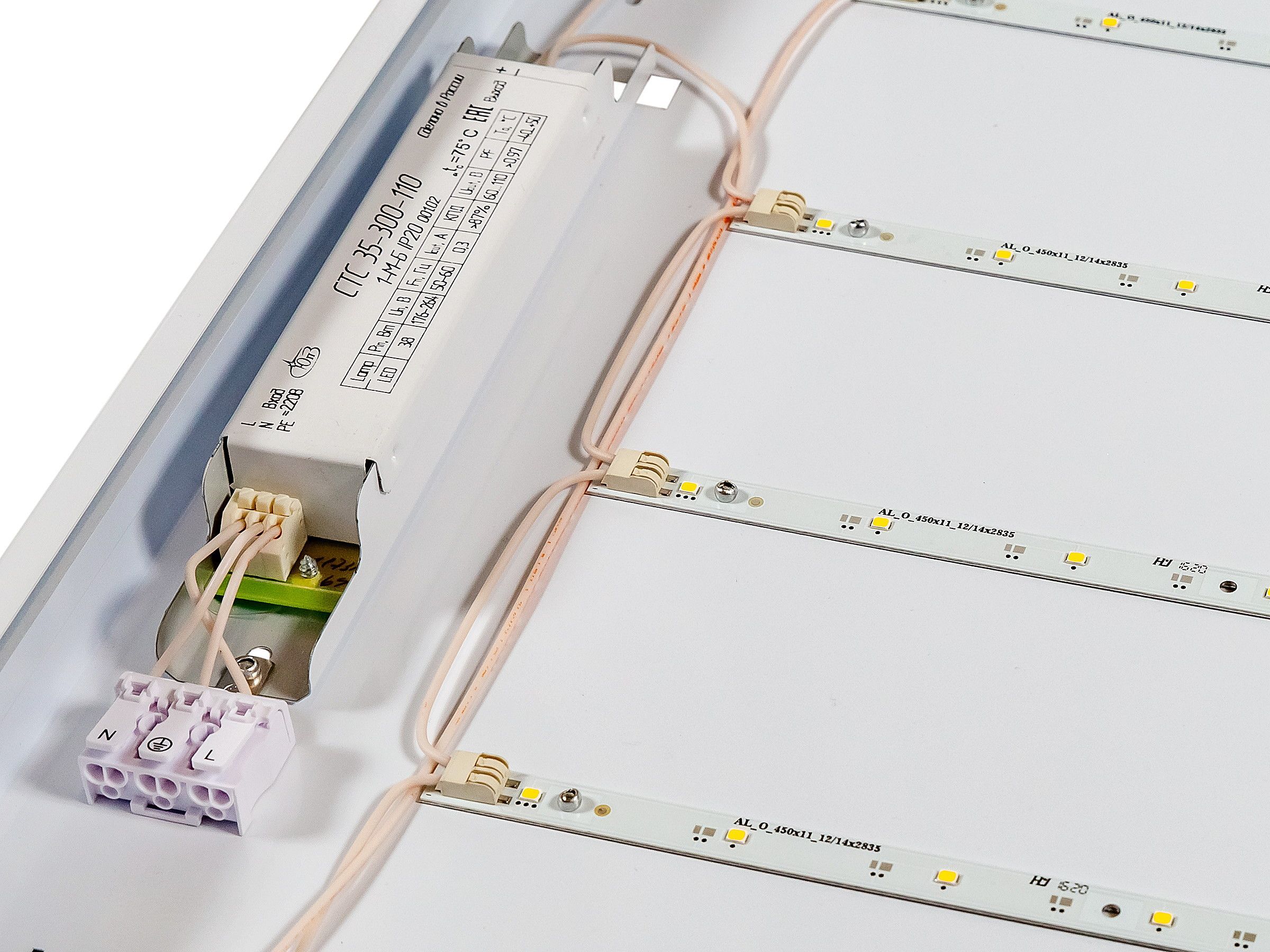

В светильнике применяются светодиоды типа 2835 производства компании REFOND, обладающие стабильными светотехническими характеристиками и длительным сроком службы. Использование данных компонентов обеспечивает равномерный световой поток с высокой цветопередачей, что соответствует требованиям к освещению рабочих зон и общественных пространств.

ОСОБЕННОСТИ

Конструкция офисного потолочного светильника СП01 отличается повышенной жесткостью за счет применения листовой стали толщиной 0,5 мм. Корпус имеет антикоррозийное покрытие, нанесенное методом порошковой окраски в белый цвет. Базовая степень защиты от внешних воздействий соответствует IP20. По дополнительному запросу производится исполнение со степенью защиты IP43, что позволяет использовать светильник в условиях повышенной влажности и запыленности.

Для подключения электрических проводников предусмотрены технологические отверстия в верхней и боковых частях корпуса, что обеспечивает удобный монтаж и коммутацию. Светильник совместим с различными типами подвесных потолков, включая распространенные системы типа «Armstrong».

Для расширения функциональности и адаптации под задачи конкретного объекта доступны дополнительные опции:

БАП — Блок аварийного питания для поддержания работы светильника в режиме эвакуационного или дежурного освещения при отключении основной сети.
SENSOR — Встроенный или выносной датчик движения/присутствия для автоматического включения и отключения освещения в зависимости от наличия людей в зоне контроля.
DALI — Комплектация с драйвером, поддерживающим цифровой протокол управления DALI, позволяющим осуществлять адресное диммирование и групповой контроль.
1-10 — Комплектация с драйвером, поддерживающим аналоговый протокол управления 1-10V для плавной регулировки яркости.

ЭКСПЛУАТАЦИОННЫЕ И ГАРАНТИЙНЫЕ УСЛОВИЯ

Офисный потолочный светильник СП 01 рассчитан на длительную эксплуатацию в соответствии с заявленными техническими параметрами. Изделие соответствует установленным нормам, гарантийный срок обслуживания — 5 лет с момента ввода в эксплуатацию. Гарантия распространяется на отсутствие дефектов материалов, изготовления и функционирования светодиодных компонентов при соблюдении правил монтажа и условий эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус	Листовая сталь
Материал рассеивателя	Полистирол (матовый опал) или микропризматический
Тип крепления	Встраиваемый/накладной
Максимальное сечение сетевого кабеля, мм²	1,5
Напряжение питающей сети, В	230 (50/60 Гц)
Коэффициент мощности (Pf), не менее	98
Световая отдача применяемых светодиодов, Лм/Вт	110-130
Класс защиты от поражения электрическим током (по ГОСТ IEC 60598-1-2017)	класс I
Температура цвета, К	3000, 4000, 5000
Температура окружающей среды,°С	от -20°C до +40°C от 0°C до +40°C (модификация с БАП)
Климатическое исполнение	УХЛ3.1
Степень защита от воздействия окружающей среды	IP20/IP40

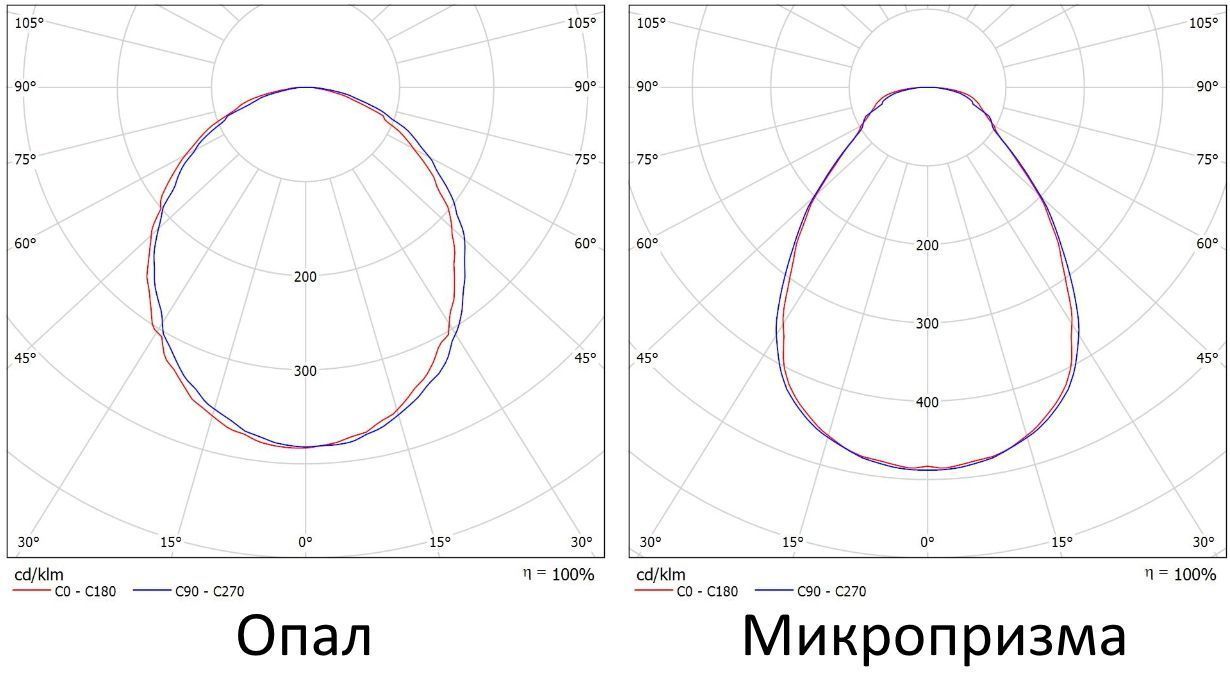

Угол излучения (КСС)	120° (Д)
Индекс цветопередачи, CRI	80 — 90
Коэффициент пульсации (Кп)	<1%

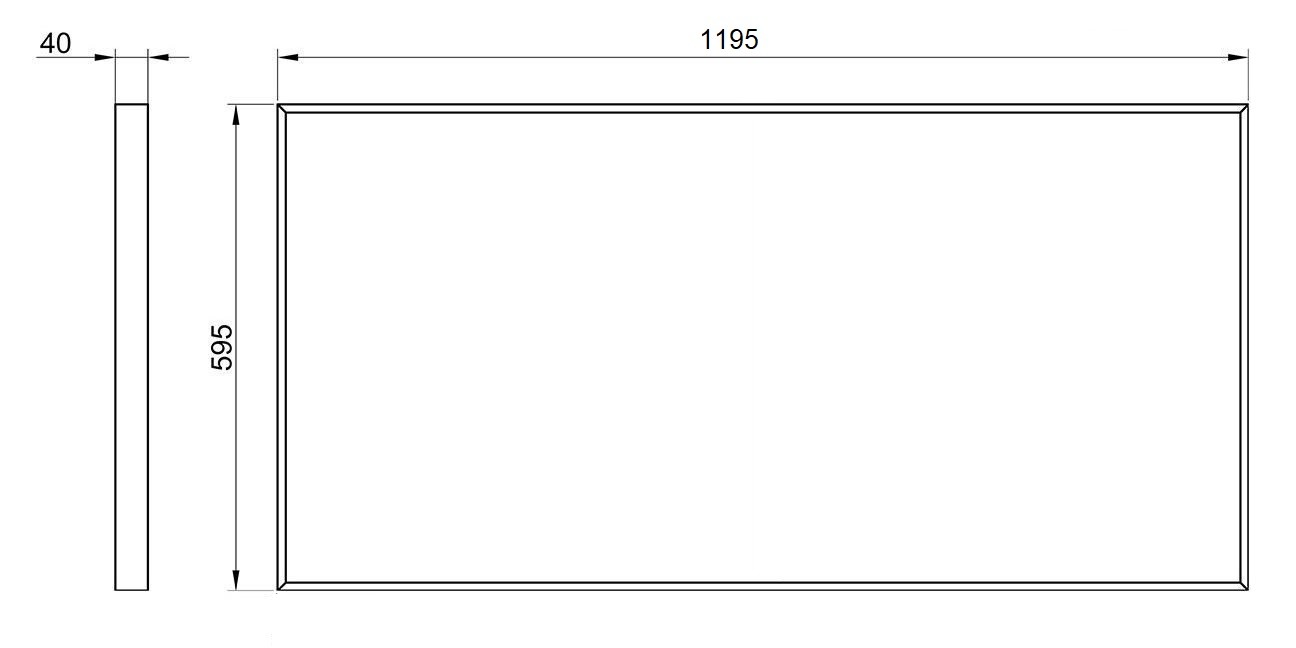

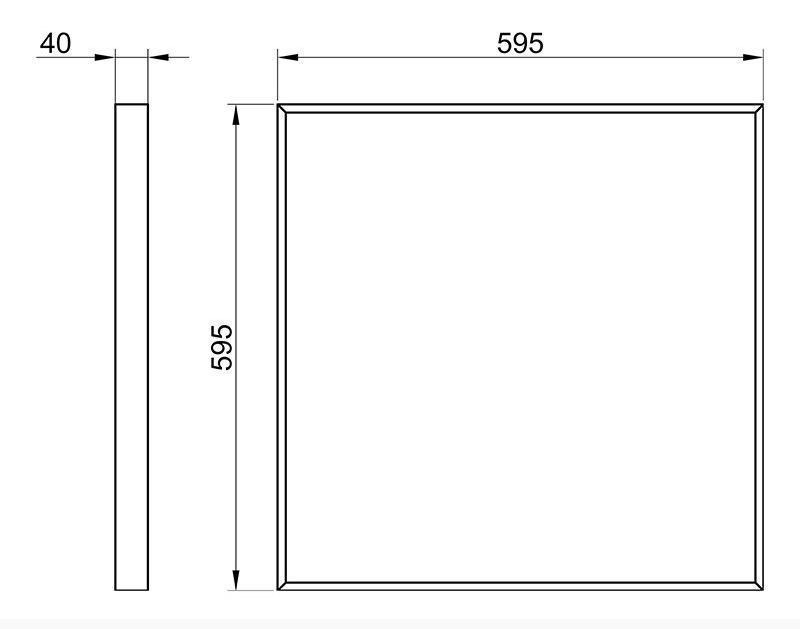

Габаритные размеры, мм	595x595x40, 1200x600x40
Масса в упаковке, кг	2,8 — 6,2

РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ

СП01 – Х0 – Х1 – Х2.Х3 – Х4– Х5 – Х6 – Х7

СП01 – Серия светильников. Для промышленных и производственных помещений и строений;

Х0 – индекс специсполнения светильника, указывается после серии светильника в любом месте;

Х1 – Мощность источника света, Вт;

Х2 – Световой поток;

Х3 – Индекс светопередачи, CRI (1 цифра: 80 — «8», 90 — «9») и цветовая температура (2 цифры: 3000К — «30», 4000К — «40»);

Х4 – Тип рассеивателя:

О88 – Опаловый рассеиватель.
М89 – Микропризматический рассеиватель.

Х6 – Степень защиты IP;

Х7 – АО – аварийное исполнение с БАП.

МОДЕЛИ

В зависимости от требований заказчика, офисный потолочный светильник СП01 может быть изготовлен в различных вариантах исполнения: с разным типом рассеивателя, цветовой температуры и индексом цветопередачи и т.д.

СП 01 SWITCH

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 23-40.2809-4766.830 О88 IP20 SWITCH (36 по умолчанию)	23-40	2809-4766	Опал	116-122	80	3000
СП 01 23-40.2842-4823.830 М89 IP20 SWITCH (36 по умолчанию)	23-40	2842-4823	Микропризма	118-124	80	3000
СП 01 23-40.3005-5161.840 О88 IP20 SWITCH (36 по умолчанию)	23-40	3005-5161	Опал	123-132	80	4000
СП 01 23-40.3040-5200.840 М89 IP20 SWITCH (36 по умолчанию)	23-40	3040-5200	Микропризма	123-132	80	4000
СП 01 23-40.3005-5161.850 О88 IP20 SWITCH (36 по умолчанию)	23-40	3005-5161	Опал	123-132	80	5000
СП 01 23-40.3040-5200.850 М89 IP20 SWITCH (36 по умолчанию)	23-40	3040-5200	Микропризма	123-132	80	5000
СП 01 23-40.2809-4766.930 О88 IP20 SWITCH (36 по умолчанию)	23-40	2650-4497	Опал	110-115	90	3000
СП 01 23-40.2842-4823.930 М89 IP20 SWITCH (36 по умолчанию)	23-40	2681-4550	Микропризма	110-116	90	3000
СП 01 23-40.3005-5161.940 О88 IP20 SWITCH (36 по умолчанию)	23-40	2834-4811	Опал	116-123	90	4000
СП 01 23-40.3040-5200.940 М89 IP20 SWITCH (36 по умолчанию)	23-40	2867-4868	Микропризма	117-124	90	4000
СП 01 23-40.3005-5161.950 О88 IP20 SWITCH (36 по умолчанию)	23-40	2834-4811	Опал	116-123	90	5000
СП 01 23-40.3040-5200.950 М89 IP20 SWITCH (36 по умолчанию)	23-40	2868-4865	Микропризма	117-125	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 25Вт

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 25.2809.830 О88 IP20	23	2809	Опал	122	80	3000
СП 01 25.2842.830 М89 IP20	23	2842	Микропризма	124	80	3000
СП 01 25.3005.840 О88 IP20	23	3005	Опал	131	80	4000
СП 01 25.3040.840 М89 IP20	23	3040	Микропризма	132	80	4000
СП 01 25.3005.850 О88 IP20	23	3005	Опал	131	80	5000
СП 01 25.3040.850 М89 IP20	23	3040	Микропризма	132	80	5000
СП 01 25.2650.930 О88 IP20	23	2650	Опал	115	90	3000
СП 01 25.2681.930 М89 IP20	23	2 681	Микропризма	117	90	3000
СП 01 25.2835.940 О88 IP20	23	2 835	Опал	123	90	4000
СП 01 25.2868.940 М89 IP20	23	2 868	Микропризма	125	90	4000
СП 01 25.2835.950 О88 IP20	23	2 835	Опал	123	90	5000
СП 01 25.2868.950 М89 IP20	23	2 868	Микропризма	125	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 30Вт

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 30.3486.830 О88 IP20	29	3486	Опал	120	80	3000
СП 01 30.3523.830 М89 IP20	29	3523	Микропризма	121	80	3000
СП 01 30.3730.840 О88 IP20	29	3 730	Опал	129	80	4000
СП 01 30.3770.840 М89 IP20	29	3 770	Микропризма	130	80	4000
СП 01 30.3730.850 О88 IP20	29	3 730	Опал	129	80	5000
СП 01 30.3770.850 М89 IP20	29	3 770	Микропризма	130	80	5000
СП 01 30.3289.930 О88 IP20	29	3 289	Опал	113	90	3000
СП 01 30.3324.930 М89 IP20	29	3 324	Микропризма	115	90	3000
СП 01 30.3519.940 О88 IP20	29	3 519	Опал	121	90	4000
СП 01 30.3557.940 М89 IP20	29	3 557	Микропризма	123	90	4000
СП 01 30.3519.950 О88 IP20	29	3 519	Опал	121	90	5000
СП 01 30.3557.950 М89 IP20	29	3 557	Микропризма	123	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 36Вт

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 36.4139.830 О88 IP20	36	4 139	Опал	117	80	3000
СП 01 36.4185.830 М89 IP20	36	4 185	Микропризма	118	80	3000
СП 01 36.4429.840 О88 IP20	36	4 429	Опал	125	80	4000
СП 01 36.4478.840 М89 IP20	36	4 478	Микропризма	126	80	4000
СП 01 36.4429.850 О88 IP20	36	4 429	Опал	125	80	5000
СП 01 36.4478.850 М89 IP20	36	4 478	Микропризма	126	80	5000
СП 01 36.3905.930 О88 IP20	36	3 905	Опал	110	90	3000
СП 01 36.3948.930 М89 IP20	36	3 948	Микропризма	111	90	3000
СП 01 36.4178.940 О88 IP20	36	4 178	Опал	118	90	4000
СП 01 36.4425.940 М89 IP20	36	4 225	Микропризма	119	90	4000
СП 01 36.4178.950 О88 IP20	36	4 178	Опал	118	90	5000
СП 01 36.4225.950 М89 IP20	36	4 225	Микропризма	119	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 40Вт

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 40.4766.830 О88 IP20	41	4 766	Опал	116	80	3000
СП 01 40.4823.830 М89 IP20	41	4 823	Микропризма	118	80	3000
СП 01 40.5100.840 О88 IP20	41	5 100	Опал	123	80	4000
СП 01 40.5161.840 М89 IP20	41	5 161	Микропризма	125	80	4000
СП 01 40.5100.850 О88 IP20	41	5 100	Опал	123	80	5000
СП 01 40.5161.850 М89 IP20	41	5 161	Микропризма	125	80	5000
СП 01 40.4497.930 О88 IP20	41	4 497	Опал	110	90	3000
СП 01 40.4550.930 М89 IP20	41	4 550	Микропризма	111	90	3000
СП 01 40.4811.940 О88 IP20	41	4 811	Опал	116	90	4000
СП 01 40.4869.940 М89 IP20	41	4 869	Микропризма	118	90	4000
СП 01 40.4811.950 О88 IP20	41	4 811	Опал	116	90	5000
СП 01 40.4869.950 М89 IP20	41	4 869	Микропризма	118	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 50Вт

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 50.5507.830 О88 IP20	50	5 507	Опал	118	80	3000
СП 01 50.5573.830 М89 IP20	50	5 573	Микропризма	118	80	3000
СП 01 50.5892.840 О88 IP20	50	5 892	Опал	118	80	4000
СП 01 50.5963.840 М89 IP20	50	5 963	Микропризма	119	80	4000
СП 01 50.5892.850 О88 IP20	50	5 892	Опал	118	80	5000
СП 01 50.5963.850 М89 IP20	50	5 963	Микропризма	119	80	5000
СП 01 50.5195.930 О88 IP20	50	5 195	Опал	104	90	3000
СП 01 50.5257.930 М89 IP20	50	5 257	Микропризма	105	90	3000
СП 01 50.5558.940 О88 IP20	50	5 558	Опал	111	90	4000
СП 01 50.5625.940 М89 IP20	50	5 625	Микропризма	113	90	4000
СП 01 50.5558.950 О88 IP20	50	5 558	Опал	111	90	5000
СП 01 50.5625.950 М89 IP20	50	5 625	Микропризма	113	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 38Вт 1200х600

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 48.5680.830 О88 1200×600	48	5 680	Опал	118	80	3000
СП 01 48.5970.840 О88 1200×600	48	5 970	Опал	124	80	4000
СП 01 48.5970.850 О88 1200×600	48	5 970	Опал	124	80	5000
СП 01 48.5339.930 О88 1200×600	48	5 339	Опал	111	90	3000
СП 01 48.5612.940 О88 1200×600	48	5 612	Опал	117	90	4000
СП 01 48.5612.950 О88 1200×600	48	5 612	Опал	117	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 60Вт 1200х600

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 60.7100.830 О88 1200×600	60	7 100	Опал	118	80	3000
СП 01 60.7460.840 О88 1200×600	60	7 460	Опал	124	80	4000
СП 01 60.7460.850 О88 1200×600	60	7 460	Опал	124	80	5000
СП 01 60.6674.930 О88 1200×600	60	6 674	Опал	111	90	3000
СП 01 60.7012.940 О88 1200×600	60	7 012	Опал	117	90	4000
СП 01 60.7012.950 О88 1200×600	60	7 012	Опал	117	90	5000
Значение светового потока и мощности может отличаться на ±5%.

СП 01 80Вт 1200х600

Модель	Мощность, Вт	Световой поток, Лм	Материал рассеивателя	Энерго-эффектив-ность, Лм/Вт	CRI	Цветовая температура, К
СП 01 80.9460.830 О88 1200×600	80	9 460	Опал	118	80	3000
СП 01 80.9950.840 О88 1200×600	80	9 950	Опал	124	80	4000
СП 01 80.9950.850 О88 1200×600	80	9 950	Опал	124	80	5000
СП 01 80.8892.930 О88 1200×600	80	8 892	Опал	111	90	3000
СП 01 80.9353.940 О88 1200×600	80	9 353	Опал	117	90	4000
СП 01 80.9353.950 О88 1200×600	80	9 353	Опал	117	90	5000
Значение светового потока и мощности может отличаться на ±5%.
