Светильники ДСП48-02 предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, наружных установок и других мест взрывоопасных зон классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 и классов 21, 22 по ГОСТ IEC 60079-10-2-2011, в соответствии с Ex-маркировкой.
Корпус светильника изготовлен из алюминиевого сплава, обеспечивающего вид взрывозащиты db «взрывонепроницаемая оболочка», внутри которого расположен светодиодный модуль. Светопропускающий элемент выполнен из термостойкого особо ударопрочного боросиликатного стекла. Источник питания и камера со светодиодными матрицами могут располагаются в независимых корпусах. По классу I электробезопасности корпус оснащён заземляющим контактом. Светильник на 100 % разборный и ремонтопригодный, предусмотрена возможность замены как светодиодов, так и источников питания.
Вводное отделение представляет собой корпус с расположенной внутри клеммной колодкой. Светильник поставляется в различных вариантах — без коробки (прямой ввод кабеля), М2 (малая, трубный ввод), М3 (малая, транзитный ввод до 2 кабельных вводов), М4 (малая коробка для транзитного подключения с возможностью комплектации подвижным контактом), Б2/Б3 (увеличенные коробки для трубного или транзитного ввода). Крепление на трубу G 3/4″, универсальную скобу подвеса, крюк или рым-болт. Уплотнительный элемент в коробке выполнен из силикона и не требует замены в течение срока службы. Способ подключения — 3-х жильный кабель. Диаметр подводимого кабеля — 8–16 мм. Предусмотрена комплектация кабельными вводами с присоединительными размерами М20, М25, G3/4” и др. для круглого, бронированного кабеля или металлорукава.
Преимущества
• Светоотдача до 170 Лм/Вт;
• Высокая степень защиты от внешних воздействий IP67, IP68;
• Корпус изготовлен из коррозионностойкого алюминиевого сплава;
• Исполнения на различные напряжения питания;
• Полная ремонтопригодность — отсутствие заливки компаундом, замена светодиодов и драйверов без привлечения специалистов;
• Возможность прямой замены устаревших светильников ВЗГ-200, ДРЛ, ДНаТ без модернизации кабельных трасс;
• Сейсмостойкость — 9 баллов по шкале MSK 64;
• Срок службы — до 30 лет, гарантия — 5 лет.

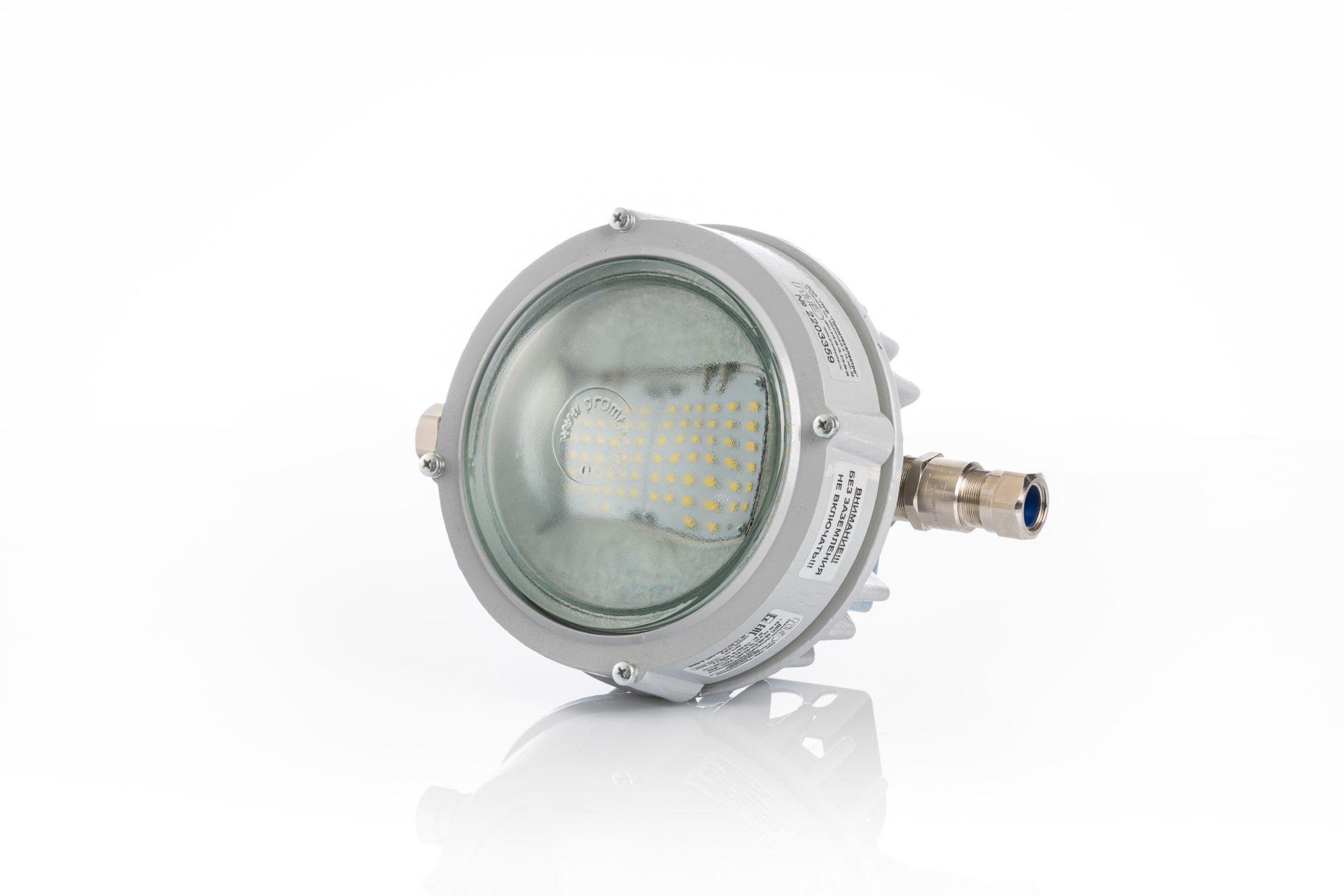

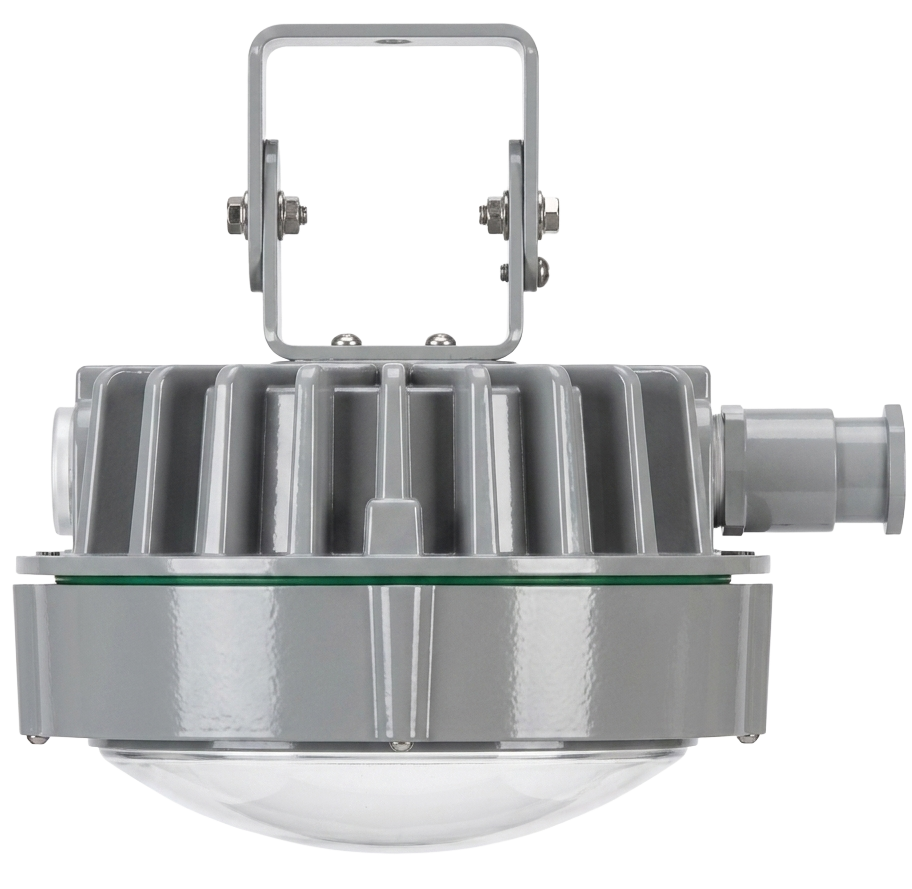

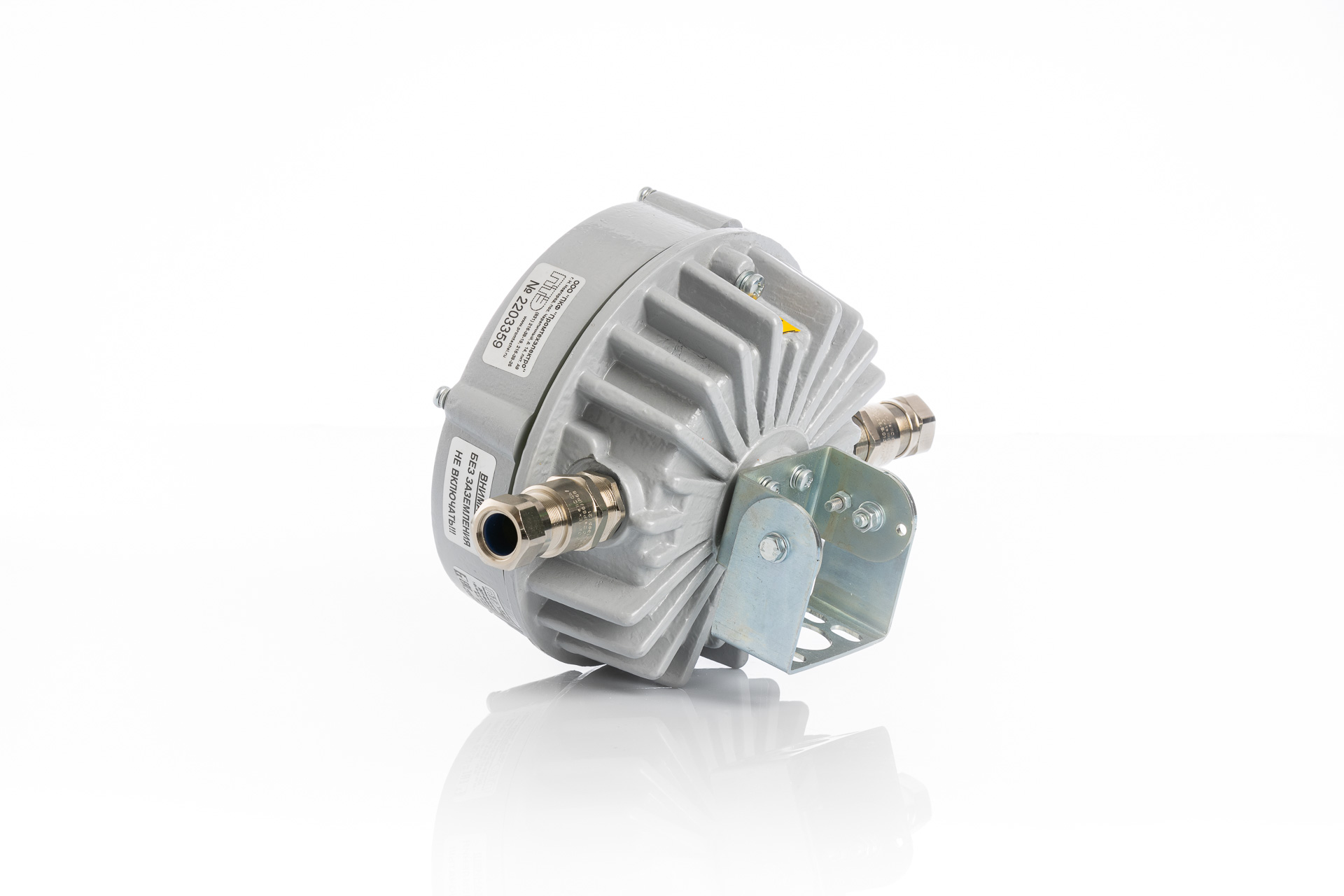

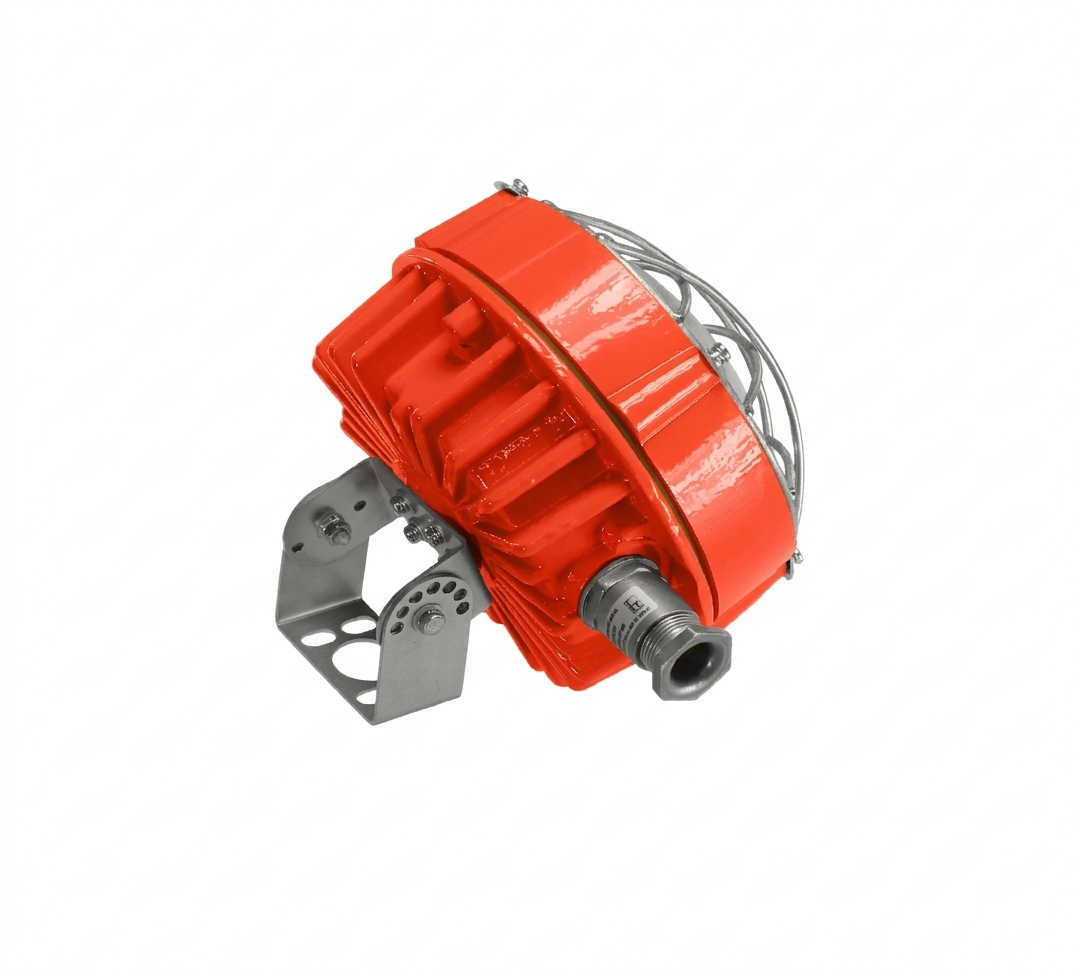

Взрывозащищенный светильник ДСП48-02-НП
Сложно выбрать комплектацию? Заполните опросный лист — мы поможем подобрать параметры под ваш объект, условия эксплуатации и требования к монтажу.
Этот товар сейчас смотрит 18 человек
Смотреть так же
О товаре
| Наименование | Мощность, Вт | Световой поток, Лм | Напряжение питания, В | Кривая силы света по ГОСТ17677-82 | Защитное стекло | Габаритные размеры светильника ДхШхВ, мм | Масса светильника, кг не более | Способ крепления | IES-файл | Технический лист |
| ДСП48-15-Сп-02-НП | 15 | 2 399 | 100 – 264 В АС | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-15-Сп-02-НП (ies-файл) | ДСП48-15-Сп-02-НП (тех.лист) |
| ДСП48-20-Сп-02-НП | 20 | 2 970 | 100 – 264 В АС | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-20-Сп-02-НП (ies-файл) | ДСП48-20-Сп-02-НП (тех.лист) |
| ДСП48-30-Сп-02-НП | 30 | 4 811 | 100 – 264 В АС | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-30-Сп-02-НП (ies-файл) | ДСП48-30-Сп-02-НП (тех.лист) |
| ДСП48-40-Сп-02-НП | 40 | 5 915 | 100 – 264 В АС | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-40-Сп-02-НП (ies-файл) | ДСП48-40-Сп-02-НП (тех.лист) |
| ДСП48-15-Сп-02-НП-НВ | 15 | 2 399 | 12 – 36 В DC | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-15-Сп-02-НП-НВ (тех.лист) | |
| ДСП48-20-Сп-02-НП-НВ | 20 | 2 970 | 12 – 36 В DC | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-20-Сп-02-НП-НВ (тех.лист) | |
| ДСП48-30-Сп-02-НП-НВ | 30 | 4 811 | 12 – 36 В DC | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-30-Сп-02-НП-НВ (тех.лист) | |
| ДСП48-40-Сп-02-НП-НВ | 40 | 5 915 | 12 – 36 В DC | Д (косинусная) | Ударопрочное, термостойкое, боросиликатное стекло, Сп | 120х200х200 | 4,4 | На трубу G3/4, через муфту, поворотный подвес | ДСП48-40-Сп-02-НП-НВ (тех.лист) | |
| ДСП48-25-Су-02-НП | 25 | 2 599 | 100 – 264 В АС | М(Равномерная) | Ударопрочное, термостойкое, боросиликатное стекло, Су | 190х200х200 | 4,8 | Через муфту, поворотный подвес | ДСП48-25-Су-02-НП (тех.лист) | |
| ДСП48-50-Су-02-НП | 50 | 5 556 | 100 – 264 В АС | М(Равномерная) | Ударопрочное, термостойкое, боросиликатное стекло, Су | 190х200х200 | 4,8 | Через муфту, поворотный подвес | ДСП48-50-Су-02-НП (тех.лист) | |
| ДСП48-25-Су-02-НП-НВ | 25 | 2 599 | 12 – 36 В DC | М(Равномерная) | Ударопрочное, термостойкое, боросиликатное стекло, Су | 190х200х200 | 4,8 | Через муфту, поворотный подвес | ДСП48-25-Су-02-НП-НВ (тех.лист) | |
| ДСП48-50-Су-02-НП-НВ | 50 | 5 556 | 12 – 36 В DC | М(Равномерная) | Ударопрочное, термостойкое, боросиликатное стекло, Су | 190х200х200 | 4,8 | Через муфту, поворотный подвес | ДСП48-50-Су-02-НП-НВ (тех.лист) |
- Температура эксплуатации -60°С/+50°С: 1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х
- Температура эксплуатации -60°С/+60°С: 1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х
- Температура эксплуатации -60°С/+70°С: 1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х
- Степень защиты: IP 67, IP 68
- Тип источника света: светодиодный модуль (LED)
- Цветовая температура, К: 5000
- Климатическое исполнение: У1, У2, УХЛ(ХЛ)1, Т2
- Устойчивость к вибрационным нагрузкам: степень жесткости I по ГОСТ 16962.2-90
- Материал корпуса: алюминиевый сплав по ГОСТ1583-93
- Класс поражения от поражения электрическим током: I
- Электрическая схема подключения: Прямое подключение к клеммам L, N, PЕ сечением 0,75-2,5 мм2
- Возможность транзитного подключения: да
- Вводная коробка: нет
- Срок гарантии, мес: 60
- Технический лист: file
Мы доставляем промышленное осветительное оборудование по всей территории России и в страны СНГ. Наша цель — обеспечить сохранность груза и минимальные сроки транспортировки.
Способы и условия доставки
- До терминала ТК — бесплатно: оперативно доставим ваш заказ до терминала транспортной компании в нашем городе за свой счет.
- До вашего объекта: межтерминальную перевозку и адресную доставку до указанного в заказе склада или объекта оплачивает покупатель по тарифам выбранной ТК.
Транспортные компании-партнеры
Мы регулярно отгружаем продукцию через ведущих логистических операторов:
 |
 |
 |
| Деловые Линии (основной партнер для крупногабаритных и оптовых партий) | СДЭК (подходит для быстрой доставки небольших заказов и комплектующих) | Другие ТК (ПЭК, Байкал Сервис, Энергия, КИТ и др. — по согласованию с вашим менеджером) |
Сроки и порядок отгрузки
- Сроки отгрузки: в течение 1–3 рабочих дней с момента готовности заказа к отгрузке при выполнении условий по оплате партии товара
- Сроки производства: для индивидуальных заказов или крупных партий сроки рассчитываются персонально и фиксируются в договоре.
- Документы: вместе с грузом вы получаете полный комплект закрывающих документов (УПД, оригиналы счетов, паспорта качества и гарантийные талоны) Обмен и подписание закрывающих документов осуществляется через ЭДО.
Оплата
- Для юридических лиц: безналичный расчет по счету (с НДС).
- Порядок оплаты: 100% предоплата (для постоянных клиентов и крупных проектов возможны индивидуальные условия и рассрочка платежа).
Изготовитель гарантирует соответствие светильников требованиям технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, указанных в данном документе.
Гарантийный срок хранения – 12 месяцев с момента изготовления. Гарантийный срок исчисляется с момента принятия светильников ОТК.
При несоблюдении правил хранения и транспортирования организациями – посредниками, предприятие-изготовитель не несет ответственности перед конечными покупателями за сохранность и качество продукции.
Гарантийный срок эксплуатации 60 месяцев с даты изготовления изделия при соблюдении потребителем условий эксплуатации.
Общий срок службы светильников (кроме уплотнительных элементов) – 30 лет.
Гарантия не распространяется на товар со следующими дефектами:
- Некомплект изделия (отсутствие каких-либо деталей светильника);
- Механические повреждения светильника;
- Повреждение клеммных колодок;
- Следы ремонта;
- Выход из строя элементов защиты входных цепей изделия – варистора или только предохранителя (говорит о превышении допустимого напряжения по входу);
- Наличие внутри светильника посторонних предметов;
- Для светильников с постоянно присоединенным кабелем: длина проводов менее 3 см;
- Подача напряжения на клемму заземления.
