Светильник серии ДСП48-хх-Б3-Сп на поворотном подвесе с защитной решеткой. Вводная коробка тип- "Б3" с кабельным вводом .Тип стеклянного колпака- "Сп"

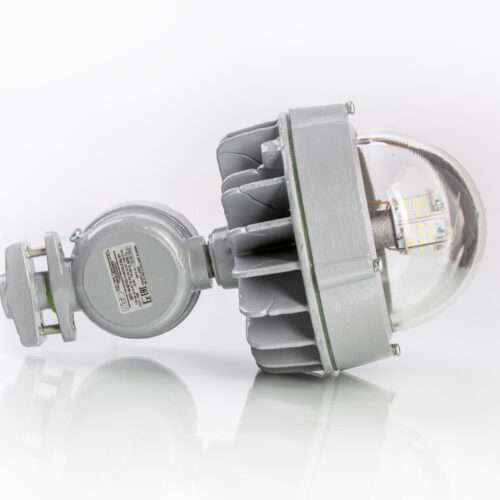

Светильник серии ДСП48-хх-М2-Су. Вводная коробка тип- "М2". Тип стеклянного колпака- "Су".

Взрывозащищенный светильник серии ДСП48-01

Сертификат ТР ТС 012
Декларация ТР ТС 020
Декларация ТР ЕАЭС 037

*Расшифровка условных обозначений

Библиотека продукции

ОПИСАНИЕ

Диапазон мощностей — до 150 Вт, световой поток — до 19800 Лм. Диапазон питающего напряжения расширен, а также есть светильники в аварийном исполнении с напряжением питания 12В (DC). Светильники могут изготавливаться с тремя разными типами светопропускающего колпака.

Также, в линейку была добавлена модель с новой вводной коробкой — М4. Конструктивное исполнение коробки типа М4 с подвижным контактом позволяет быстрее и удобнее производить монтаж, подключение и ремонт светильника, а также позволяет использовать до 4х кабельных вводов.

В новых моделях появилась возможность объединения светильников в сборки, благодаря специально разработанному прижимному кольцу. Новое кольцо за счет своей конструкции совмещает в себе две функции: возможность соединения светильников и дополнительный высокоэффективный теплоотвод.

Помимо конструктивных изменений был расширен диапазон эксплуатации светильников. Так максимальный диапазон температуры эксплуатации теперь составляет от -60 до +70°C. А степень защиты от воздействия окружающей среды теперь составляет IP67, IP68.

СООТВЕТСТВИЕ СТАНДАРТАМ

ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ 31610-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60598-1-2011, ГОСТ 14254-2015, ГОСТ 30546.2-98, 30631-99.

ФОТО

Фото от:

ВИДЕО

Все взрывозащищенные светильники серии ДСП48-01 на 100% разборные и ремонтопригодные

В осветительном оборудовании серии ДСП48-01 применяются сверхъяркие светодиоды ведущих мировых производителей — LG-Innotek, CREE с высоким КПД и светоотдачей.

Световая эффективность более 130 Лм на 1Вт

Корпус светильника обеспечивает вид взрывозащиты db «взрывонепроницаемая оболочка». Имеется возможность замены как светодиодов, так и источников питания. При необходимости можно дополнительно заказать ЗИПы для светильников.

Преимущества

– Отсутствие внешних компаундированных элементов, и применение термостойкого особо ударопрочного боросиликатного стеклянного колпака вместо полимерных светопропускающих элементов не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость к органическим растворителям, существенно снижает потери светового потока.

– Источник питания и камера со светодиодными матрицами располагаются в независимых корпусах. Корпус светильника сконструирован с минимальным тепловым сопротивлениям. Такая конструктивная особенность не позволяет объединять тепловые потоки, исходящие от светодиодов с собственным нагревом источников питания. Таким образом достигается
эксплуатация кристаллов светодиодов в более комфортных условиях.

– Возможно химостойкое исполнение, с применением полимерного кислотостойкого покрытия корпуса и крепежных элементов из спецстали.

– Взрывозащищенные светодиодные светильники серии ДСП48-01 лишены таких недостатков, как химическое и физическое старение полимеров.

– Оригинальное решение позволяет производить смену морально устаревших светильников типа ВЗГ-200, светильников с типом ламп ДРЛ-250 или ДНаТ-150 на светильники типа ДСП48-Сп-01 без дополнительных трудностей. Привычная всем трубная проводка ¾” и крепление на трубу ¾” позволяет за 5 минут заменить любой устаревший светильник на светодиодный с понятным и привычным креплением.

– Благодаря низкому коэффициенту пульсации светильники можно применять не только в машинных залах и цехах с подвижными и вращающимися машинами и механизмами, но и в качестве освещения рабочих зон операторов управления и другого обслуживающего персонала.

– Возможна комплектация кабельными вводами для круглого, бронированного кабеля или металлорукава с креплением под 1/2”, ¾”, М25 .

Светопропускающий элемент изготовлен из толстого ударопрочного боросиликатного стекла с высокими светотехническими показателями.

Варианты светопропускающих элементов:

Сп (Плоское стекло)	Су (Увеличенное стекло)	С (Большое стекло)

Варианты конструктивного исполнения:

Без вводной коробки

модели ДСП48-ХХ-01. Кабель присоединяется к монтажной колодке внутри светильника после отворачивания защитного стеклянного колпака. Кабельный ввод или устройство для крепления на трубу G 3/4″ вворачиваются непосредственно в корпус светильника.

С коробкой типа М2

модели ДСП48-ХХ-М2-01

Применяется для крепления светильника на трубу G 3/4″.
Кабель входит в коробку ввода непосредственно из трубной проводки.
Уплотнительный элемент в коробке ввода рекомендуется менять раз в 3-4 года.
Новинка: Появилась возможность транзитного исполнения с 1-2 кабельными вводами в корпусе вводной коробки!

С коробкой типа М3

модели ДСП48-ХХ-М3-01

Кабель попадает в коробку ввода через кабельный ввод. Такое решение позволяет осуществить транзитный (проходной) монтаж светильника.
Кабельные вводы могут иметь присоединительный размер резьбы: М20; М25; 1/2″; 3/4″. Число кабельных вводов до 2х.

С коробкой типа М4

модели ДСП48-ХХ-М4-01

Кабель попадает в коробку ввода через кабельный ввод. Такое решение позволяет осуществить транзитный (проходной) монтаж светильника.

Кабельные вводы могут иметь присоединительный размер резьбы: М20; М25; 1/2″; 3/4″. Число кабельных вводов — до 4х.

С коробкой типа Б2

модели ДСП48-ХХ-Б2-01

Применяется для крепления светильника на трубу G 3/4″.
Кабель входит в коробку ввода непосредственно из трубной проводки.
Уплотнительный элемент в коробке ввода рекомендуется менять раз в 3-4 года.

С коробкой типа Б3

модели ДСП48-ХХ-Б3-01

Кабель попадает в коробку ввода через кабельный ввод. Такое решение позволяет осуществить транзитный (проходной) монтаж светильника.
Кабельные вводы могут иметь присоединительный размер резьбы: М20; М25; 1/2″; 3/4″.

Общие характеристики

Взрывозащита:

1 Ex

Степень защиты

IP67, IP68

По газу

1Ex db IIС Т6…Т4 Gb X

1Ex db IIС Т5…Т4 Gb X

1Ex db mb IIС Т5…Т4 Gb X

Климатическое исполнение

УХЛ1 (-60….+70°C)

По пыли

Ex tb IIIC T85°C…T135°C Db X

Ex tb IIIC T100°C…T135°C Db X

Материал корпуса

Алюминиевый сплав по ГОСТ 1583-93

Светотехнические характеристики

Тип источника света	LED (светодиодный модуль)	Тип КСС	Д, М, Г (с отражателем)
Световой поток, Лм	0т 1320 Лм до 19800 Лм	Цветовая температура, K	4000-6500
Индекс цветопередачи, Ra	>80	Угол излучения 2Ɵ 0,5 , град	120, 180

Электрические характеристики

Потребляемая мощность , Вт

от 10 до 150

Диаметр сетевого кабеля, мм

8 — 16

Номинальное напряжение, В

∼100— 264В (AC),

~12В (AC),

– 100-380В (DC),

– 12..36В(DC)

Номинальная частота, Гц

50; 60

Коэффициент пульсации светового потока

менее 10%

Размеры

Габаритные размеры

см. раздел «Чертежи»

Масса

Масса светильника, кг

до 8

РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ СВЕТИЛЬНИКОВ ДСП48-01

ДСП48 – Х0 – Х1 – Х2 – Х3 – Х4 – Х5– Х6 – Х7 – Х8 — ТУ 27.40.39-018-25542624

Тип источника света: Д — светодиоды; С – Подвесной. П – Для промышленных и производственных помещений и строений.
48 – Серия взрывозащищенного светильника.

Х0 – индекс специсполнения светильника, указывается после серии светильника в любом месте.
Х1 – Мощность источника света, не более, Вт.
Х2 – Тип вводной коробки:

— без вводной коробки, ввод кабеля через кабельный ввод или через уплотнительную муфту с креплением на трубу G¾”;
М2 – малая с резьбовым креплением крышки, трубный ввод.
М3 – малая с резьбовым креплением крышки, транзитный ввод.
М4 – малая с подвижным контактом, транзитный ввод.
Б2 – большая с резьбовым креплением крышки, трубный ввод.
Б3 – большая с резьбовым креплением крышки, транзитный ввод.

Х3 – Тип светопропускающего элемента:

Сп — боросиликатное стекло, габарит для КСС типа Д; К; Г; (по умолчанию – Д, не указывается);
Су — боросиликатное стекло, габарит для КСС типа М; (возможно исполнение с КСС – Д);
С – боросиликатное стекло увеличенного габарита;

Х4 – Исполнение корпуса:

01 – для светильников мощностью до 150Вт;

Х5 – Вариант исполнения:

– стандартное исполнение (с вводной коробкой) или исполнение без вводной коробки, тупиковый ввод с тыльной стороны корпуса через уплотнительную муфту с креплением на трубу G¾”;
Тр – вариант исполнения для транзитного монтажа: 1-2 кабельных ввода по бокам корпуса светильника или коробки М2.

Х6 – напряжение питания:

— напряжение питания в диапазоне 100-264В (AC), 100-380В (DC);

НВ – низковольтовое исполнение 12В (AC), 12…36В (DC);

Х7 – АО – аварийное исполнение с аккумулятором и напряжением питания 220В или 12 В (в исполнении НВ).
Х8 – У1, У2, УХЛ(ХЛ)1, Т2 – климатическое исполнение светильника и категории его размещения. По умолчанию – УХЛ1.

Модели светильников ДСП48-01 в различных исполнениях

В зависимости от требований заказчика, светильники серии ДСП48-01 могут быть изготовлены в различных вариантах исполнения: с разным типом вводной коробки или без неё, с разным видом светопропускающего элемента и типом КСС, с разным видом и количеством кабельных вводов.

Без вводной коробки

Марка

Потребляемая мощность,

Вт

Световой поток,

Лм

Температурный класс светильников зависит от температуры окружающей среды при эксплуатации

Степень защиты

Температура эксплуатации

-60°С/+50°С

Температура эксплуатации

-60°С/+60°С

Температура эксплуатации

-60°С/+70°С

ДСП48-10-Сп-01

1320

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-15-Сп-01

2022

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-Сп-01

2441

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-30-Сп-01

4044

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-Сп-01

4882

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-Су-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-Су-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-С-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-С-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

С вводной коробкой типа М2

Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температурный класс светильников зависит от температуры окружающей среды при эксплуатации			Степень защиты
Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температура эксплуатации -60°С/+50°С	Температура эксплуатации -60°С/+60°С	Температура эксплуатации -60°С/+70°С	Степень защиты
ДСП48-10-М2-Сп-01	10	1320	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-15-М2-Сп-01	15	2022	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-20-М2-Сп-01	20	2441	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-30-М2-Сп-01	30	4044	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-40-М2-Сп-01	40	4882	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-50-М2-Сп-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-20-М2-Су-01	20	2228	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-40-М2-Су-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-20-М2-С-01	20	2228	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-40-М2-С-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67

С вводной коробкой типа М3

Марка

Потребляемая мощность,

Вт

Световой поток,

Лм

Температурный класс светильников зависит от температуры окружающей среды при эксплуатации

Степень защиты

Температура эксплуатации

-60°С/+50°С

Температура эксплуатации

-60°С/+60°С

Температура эксплуатации

-60°С/+70°С

ДСП48-10-М3-Сп-01

1320

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-15-М3-Сп-01

2022

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-20-М3-Сп-01

2441

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-30-М3-Сп-01

4044

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-40-М3-Сп-01

4882

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-50-М3-Сп-01

6066

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-20-М3-Су-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-40-М3-Су-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-20-М3-С-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

ДСП48-40-М3-С-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP68

С вводной коробкой типа М4

Марка

Потребляемая мощность,

Вт

Световой поток,

Лм

Температурный класс светильников зависит от температуры окружающей среды при эксплуатации

Степень защиты

Температура эксплуатации

-60°С/+50°С

Температура эксплуатации

-60°С/+60°С

Температура эксплуатации

-60°С/+70°С

ДСП48-10-М4-Сп-01

1320

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-15-М4-Сп-01

2022

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-М4-Сп-01

2441

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-30-М4-Сп-01

4044

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-М4-Сп-01

4882

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-50-М4-Сп-01

6066

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-60-М4-Сп-01

7980

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-80-М4-Сп-01

10640

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-120-М4-Сп-01

120

15840

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-150-М4-Сп-01

150

19800

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-М4-Су-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-М4-Су-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-50-М4-Су-01

6066

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-60-М4-Су-01

7980

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-80-М4-Су-01

10640

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-120-М4-Су-01

120

15840

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-150-М4-Су-01

150

19800

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-20-М4-С-01

2228

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-40-М4-С-01

4344

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-50-М4-С-01

6066

1 Ex db IIC T6 Gb Х,

Ex tb IIIC T85°C Db Х

1 Ex db IIC T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db IIC T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-60-М4-С-01

7980

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-80-М4-С-01

10640

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-120-М4-С-01

120

15840

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

ДСП48-150-М4-С-01

150

19800

1 Ex db mb IIС T5 Gb Х,

Ex tb IIIC T100°C Db Х

1 Ex db mb IIС T4 Gb Х,

Ex tb IIIC T135°C Db Х

IP 67,

IP 68

С вводной коробкой типа Б2

Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температурный класс светильников зависит от температуры окружающей среды при эксплуатации			Степень защиты
Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температура эксплуатации -60°С/+50°С	Температура эксплуатации -60°С/+60°С	Температура эксплуатации -60°С/+70°С	Степень защиты
ДСП48-40-Б2-Сп-01	40	4882	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-50-Б2-Сп-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-60-Б2-Сп-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-80-Б2-Сп-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-120-Б2-Сп-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-150-Б2-Сп-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-40-Б2-Су-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-50-Б2-Су-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-60-Б2-Су-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-80-Б2-Су-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-120-Б2-Су-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-150-Б2-Су-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-40-Б2-С-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-50-Б2-С-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-60-Б2-С-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-80-Б2-С-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-120-Б2-С-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67
ДСП48-150-Б2-С-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67

С вводной коробкой типа Б3

Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температурный класс светильников зависит от температуры окружающей среды при эксплуатации			Степень защиты
Марка	Потребляемая мощность, Вт	Световой поток, Лм	Температура эксплуатации -60°С/+50°С	Температура эксплуатации -60°С/+60°С	Температура эксплуатации -60°С/+70°С	Степень защиты
ДСП48-40-Б3-Сп-01	40	4882	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-50-Б3-Сп-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-60-Б3-Сп-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-80-Б3-Сп-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-120-Б3-Сп-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-150-Б3-Сп-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-40-Б3-Су-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-50-Б3-Су-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-60-Б3-Су-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-80-Б3-Су-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-120-Б3-Су-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-150-Б3-Су-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-40-Б3-С-01	40	4344	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-50-Б3-С-01	50	6066	1 Ex db IIC T6 Gb Х, Ex tb IIIC T85°C Db Х	1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-60-Б3-С-01	60	7980		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-80-Б3-С-01	80	10640		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-120-Б3-С-01	120	15840		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
ДСП48-150-Б3-С-01	150	19800		1 Ex db IIC T5 Gb Х, Ex tb IIIC T100°C Db Х	1 Ex db IIC T4 Gb Х, Ex tb IIIC T135°C Db Х	IP 67, IP 68
